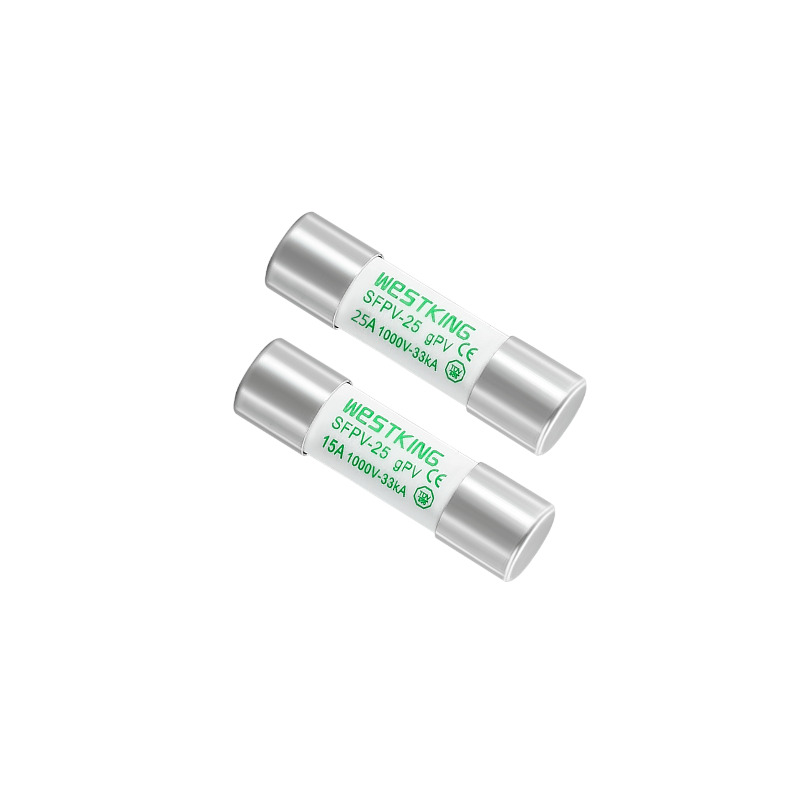

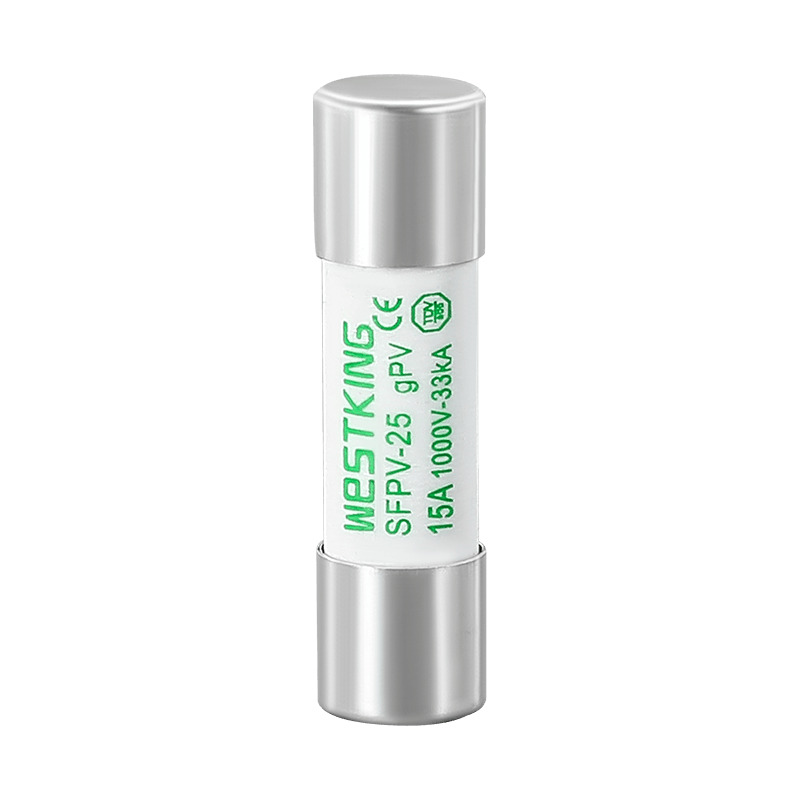

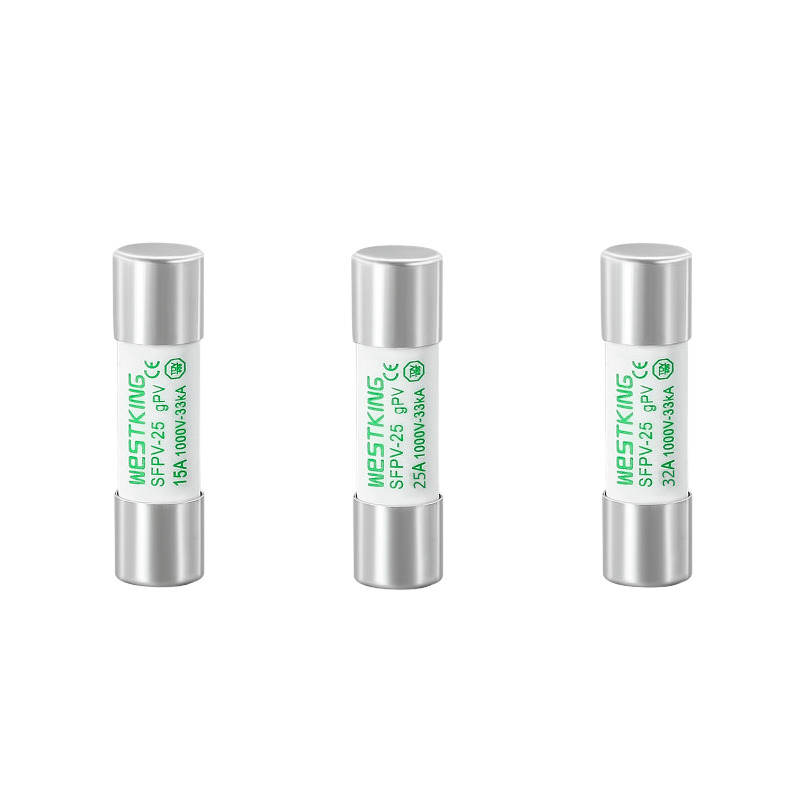

Enlace de fusible fotovoltaico GPV de 1000 V CC 10 x 38 mm

Desarrollado específicamente para proteger sistemas fotovoltaicos, el modelo SFPV-25 de WestkingEnlace de fusible fotovoltaico GPV de 1000 V CC 10 x 38 mmes una serie de fusibles fotovoltaicos diseñada para garantizar la seguridad de las aplicaciones fotovoltaicas. Su construcción avanzada proporciona una excelente resistencia a la temperatura y a los ciclos de corriente, lo que contribuye a prolongar la vida útil del sistema. Con una clasificación de 1000 VCC, el modelo SFPV-25 cuenta con una capacidad de corte mínima baja de 1,35 veces el valor de corriente nominal del fusible. Esto permite la interrupción segura del circuito incluso en condiciones típicas de baja corriente de falla generadas por los paneles fotovoltaicos. Proteja su sistema fotovoltaico conectado a la red o fuera de la red contra fallas a tierra inesperadas y fallas de línea con la línea de fusibles de protección de Westking.

Enlace de fusible fotovoltaico GPV de 1000 V CC 10 x 38 mmDatos técnicos

•Si la temperatura ambiente es superior a 25°C, consulte la tabla de coeficientes de corrección de temperatura de los fusibles y el manual del usuario de WESTKING.

Enlace de fusible fotovoltaico GPV de 1000 V CC 10 x 38 mmEstándares

Cartuchos fusibles IEC/EN 60269-1: requisitos generales

IEC/EN 60269-6 Cartuchos fusibles para sistemas solares fotovoltaicos

Cartuchos de fusibles fotovoltaicos UL248-19

RoHS

Enlace de fusible fotovoltaico GPV de 1000 V CC 10 x 38 mmCARACTERÍSTICAS/VENTAJAS PRINCIPALES

Capacidad de interrupción de corriente de falla excepcionalmente baja

Construcción robusta para prolongar la vida útil del sistema

Resistente a los ciclos de temperatura

Rendimiento confiable garantizado en temperaturas extremas

Enlace de fusible fotovoltaico GPV de 1000 V CC 10 x 38 mmAPLICACIONES

Protección para módulos fotovoltaicos en línea

Adecuado para aplicaciones de caja combinadora

Aplicable a todos los sistemas fotovoltaicos.

Proporciona protección a nivel de cadena/conjunto de sistemas fotovoltaicos.

Compatible con inversores y controladores de carga de baterías.

Certificaciones

CE TUV

is09001 iatf16949

Origen

Porcelana

características t-I

Dimensiones (mm)

Bases FUSIBLES compatibles

tabla de coeficientes de corrección de temperatura

Descripción:

1.El fusible funciona normalmente dentro del rango de temperatura de -5 °C a 40 °C y no se requiere corrección adicional.

2. Las condiciones de uso permitidas son de -40 °C a 85 °C.

3.Dentro del rango de condiciones de uso permitidas, consulte esta tabla.

manual de usuario

Este manual está destinado al fusible y al portafusibles gPV 1000Vdc 10x38mm, que están diseñados para fines de protección de generación de energía solar fotovoltaica.

1.Condiciones de Trabajo

1.1 Temperatura del aire ambiente

Condiciones normales de uso: La temperatura del aire ambiente no supera los 40°C; la temperatura media del aire ambiente durante 24 horas no supera los 35°C, con un valor medio inferior medido dentro del año; la temperatura mínima del aire ambiente no es inferior a -5°C. Condiciones de uso permitidas: -40°C a 85°C.

1.2 Altitud

Condiciones normales de uso: La altitud de instalación no supera los 2000 m. Condiciones de uso permitidas: 2000 ma 4500 m. Corrección del parámetro de altitud: una mayor altitud provoca principalmente la degradación del aislamiento, malas condiciones de disipación de calor y cambios en la presión del aire.

a) Por cada 100 metros de aumento de altitud, el aumento de temperatura del fusible aumenta entre 0,1 k y 0,5 k.

b) Por cada 100 metros de aumento de altitud, la temperatura ambiente promedio disminuye aproximadamente 0,5 k.

c) Generalmente, los fusibles utilizados en ambientes abiertos pueden ignorar el impacto de la altitud en la corriente nominal y aun así seleccionar las condiciones estándar.

d) Los fusibles utilizados en ambientes cerrados, si la temperatura del aire ambiente del gabinete o la temperatura interna no disminuye significativamente con la altitud y aún pueden alcanzar más de 40 °C, deben reducir la corriente nominal. Por cada 1000 metros de aumento de altitud, la corriente nominal se reduce entre un 2% y un 5%.

1.3 Condiciones atmosféricas

Condiciones normales de uso: El aire está limpio, con una humedad relativa no superior al 50% a una temperatura ambiente de 40°C; se permite una humedad relativa más alta a temperaturas más bajas; En estas condiciones, ocasionalmente puede producirse una condensación moderada debido a los cambios de temperatura. Condiciones normales de uso: Sin condensación significativa, con una humedad relativa de hasta el 95%.

2.Condiciones de instalación

El fusible debe instalarse horizontal o verticalmente, y la instalación específica dependerá de la situación real. La distancia eléctrica no debe ser inferior a 8 mm y la distancia de fuga no debe ser inferior a 10 mm. La categoría de instalación del fusible fotovoltaico es Clase III. Las condiciones de instalación son las siguientes:

a) En un lugar sin vibraciones ni golpes significativos.

b) En un medio sin riesgos de explosión y que no contenga gases ni polvo que puedan corroer los metales o destruir el aislamiento (incluido el polvo conductor).

c) En un lugar sin intrusión de lluvia o nieve.

3.Método de instalación:

a) Instalación en carril estándar TH35;

b) Especificación del tornillo: M5;

c) Par de instalación recomendado: 2,0 N·m;

d) Tolerancia de par: ± 3%.

4.Embalaje y almacenamiento

Embalaje: Los fusibles fotovoltaicos de WESTKING vienen en cajas interiores y exteriores de papel corrugado, con etiquetas de seguridad sobre lluvia, resistencia a la humedad y fragilidad.

Almacenamiento: Temperatura: -40°C a 40°C; La humedad relativa no supera el 70% a 40°C, el 80% a 30°C y el 90% a menos de 20°C; a prueba de humedad, evite el contacto con agua líquida y la deformación debido a la absorción de humedad; incombustible.

5.Uso y Mantenimiento

Los fusibles fotovoltaicos deben ser limpiados y mantenidos periódicamente por personal profesional, inspeccionando el estado de los sujetadores para garantizar un uso seguro. Cuando el enlace del fusible fotovoltaico se derrita, se recomienda reemplazarlo con un fusible fotovoltaico de WESTKING. Al reemplazar el elemento fusible, elimine el polvo y otros contaminantes del portafusibles fotovoltaicos.

Lea atentamente este manual, ya que le ayudará a utilizar correctamente los fusibles. WESTKING New Energy Technology Co., Ltd. no solo proporciona fusibles de alta calidad a nuestros clientes, sino que también ofrece servicios técnicos integrales para ayudar a los usuarios a resolver problemas de seguridad eléctrica. Como la primera empresa en China en investigar y fabricar fusibles de CC, WESTKING sigue comprometido a proporcionar productos de fusibles superiores para el campo eléctrico de nuevas energías.
