NT00 NT1 NT2 NT3 NT4 Enlaces fusibles

WESTKING NH(NT) FUSE está diseñado como un fusible de tipo enchufable, que incluye:

Base del fusible (incluida la cubierta de terminales y el protector de fase)

Conexión fusible en contacto con la cuchilla.

Dispositivo de sustitución de fusibles (extractor de fusibles HRC de bajo voltaje)

El fusible NH tipo "gG" es un fusible con capacidad de corte de rango completo, utilizado para proteger cables y equipos. Pueden interrumpir cualquier sobretensión, desde la corriente de fusión más baja hasta la capacidad de corte. Por tanto, pueden utilizarse solos como protección y también proteger equipos eléctricos e instalaciones industriales del impacto de corrientes de cortocircuito muy elevadas.

Datos técnicos

Estándares

IEC60269.1

IEC60269.2

DIN43620

Cumple con RoHS

Declaración REACH disponible bajo petición

NT00 NT1 NT2 NT3 NT4 Enlaces fusiblesCARACTERÍSTICAS/VENTAJAS PRINCIPALES

Alta capacidad de rotura

Varias clasificaciones para niveles de corriente y voltaje.

Estructura simple, fácil de instalar y mantener.

Buena adaptabilidad ambiental y durabilidad.

NT00 NT1 NT2 NT3 NT4 Enlaces fusiblesAPLICACIONES

Sistemas de distribución de energía industrial:

Sistemas eléctricos de construcción

Sistemas de energía

Sistemas de energía renovable

Transporte

Equipos electrónicos y sistemas de control.

NT00 NT1 NT2 NT3 NT4 Enlaces fusiblesCertificaciones

• is09001 iatf16949 CCC

Origen

Porcelana

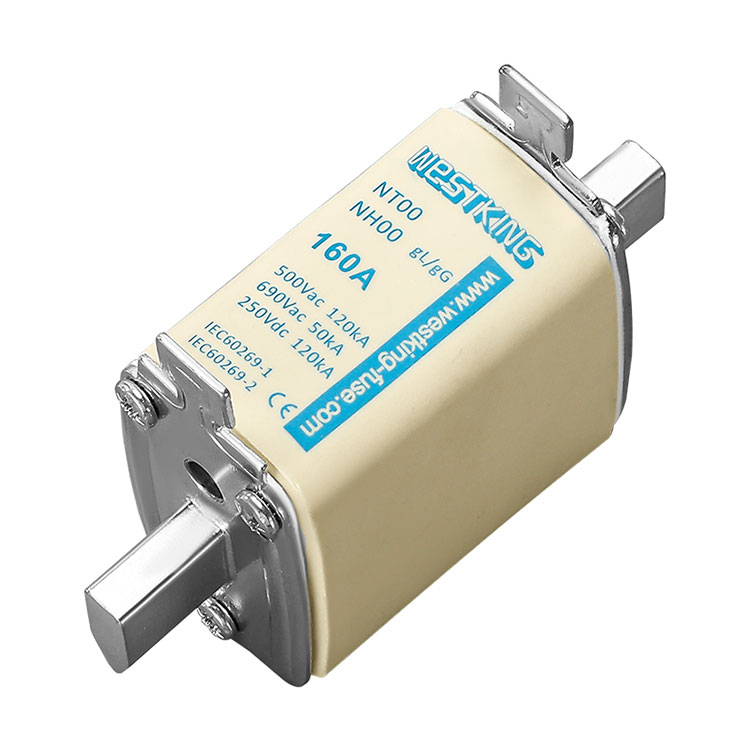

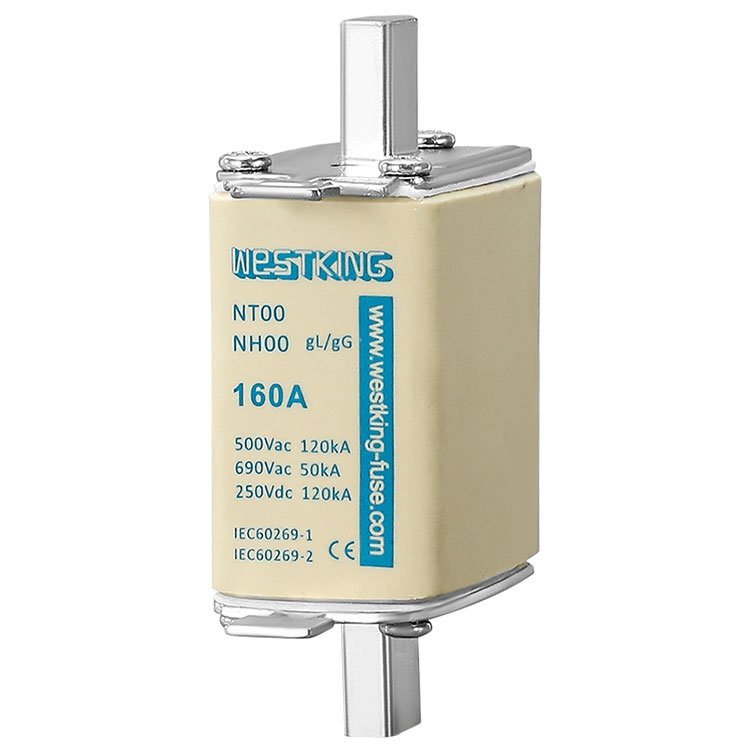

Enlace fusible de cuchilla NH00(NT00)

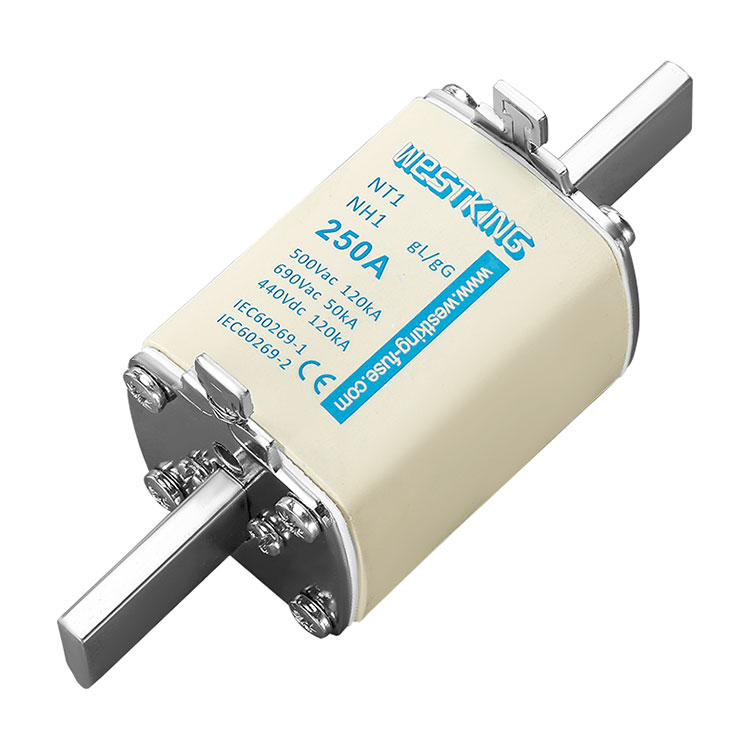

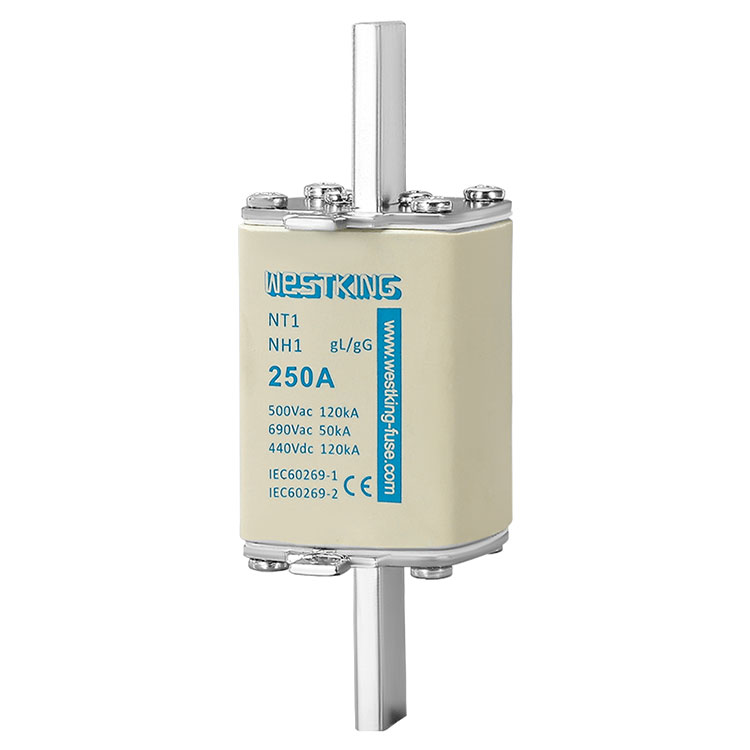

Eslabón fusible de cuchilla NH1(NT1)

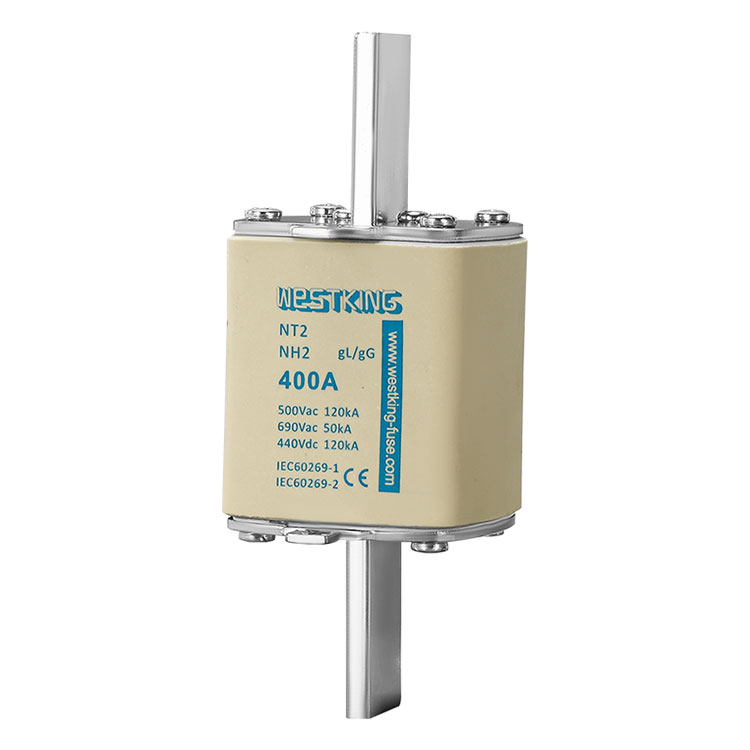

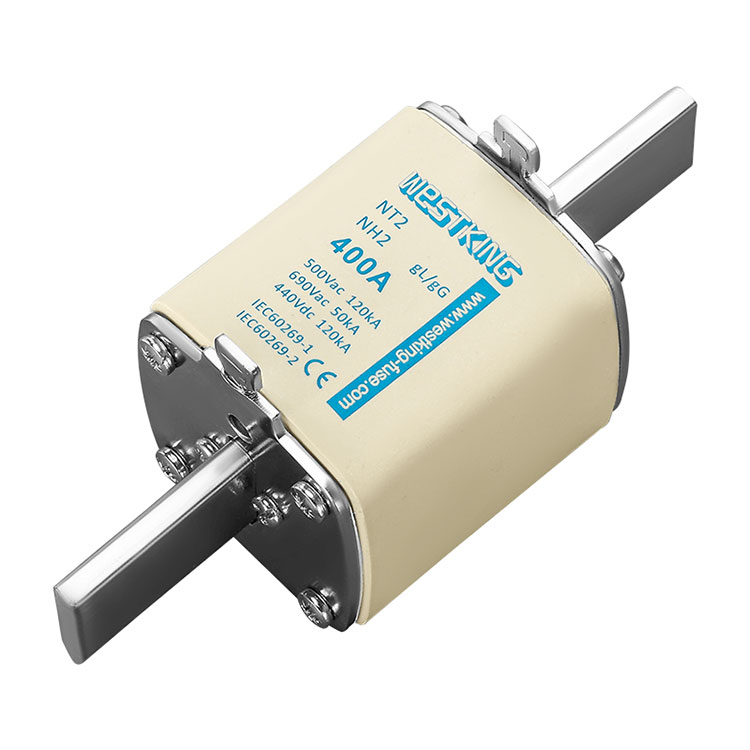

Eslabón fusible de cuchilla NH2 (NT2)

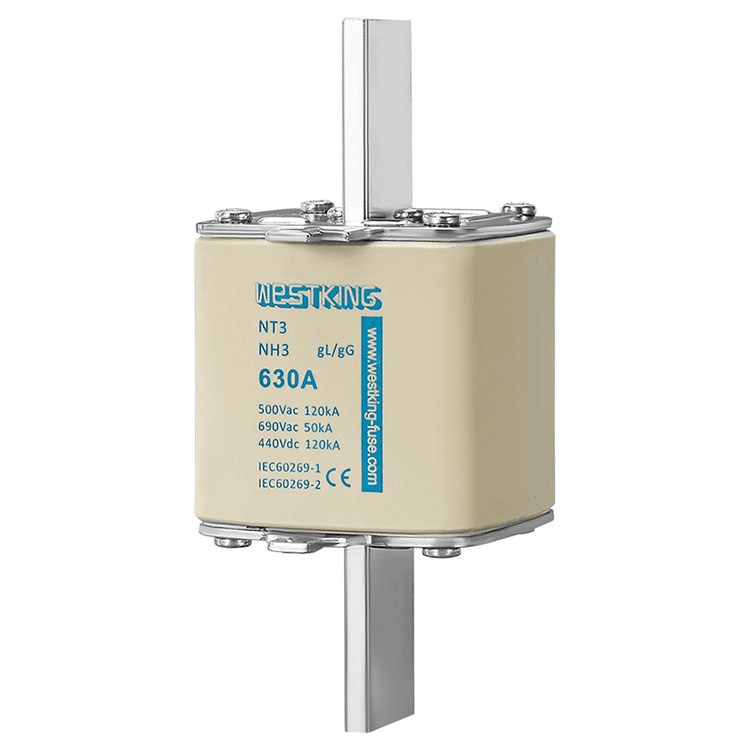

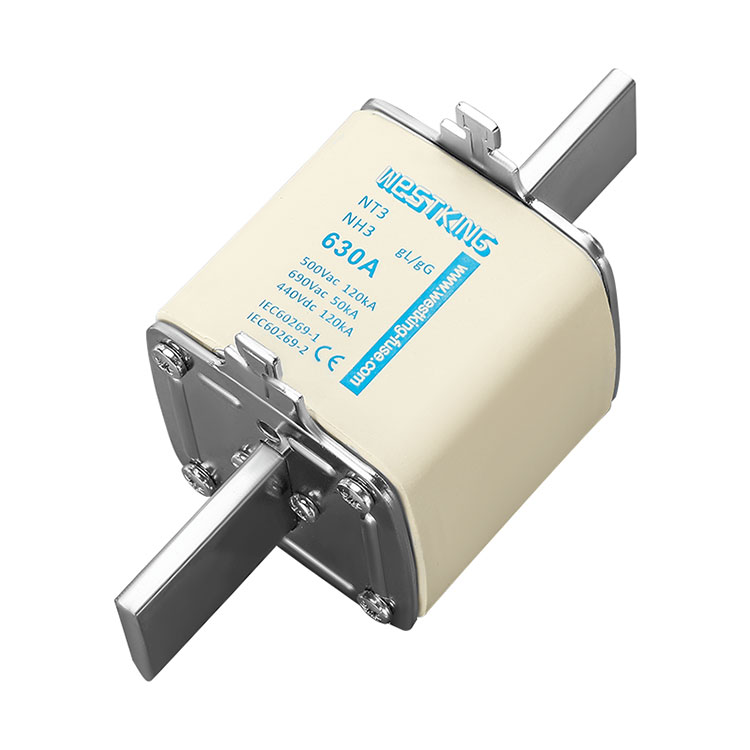

Eslabón fusible de cuchilla NH3 (NT3)

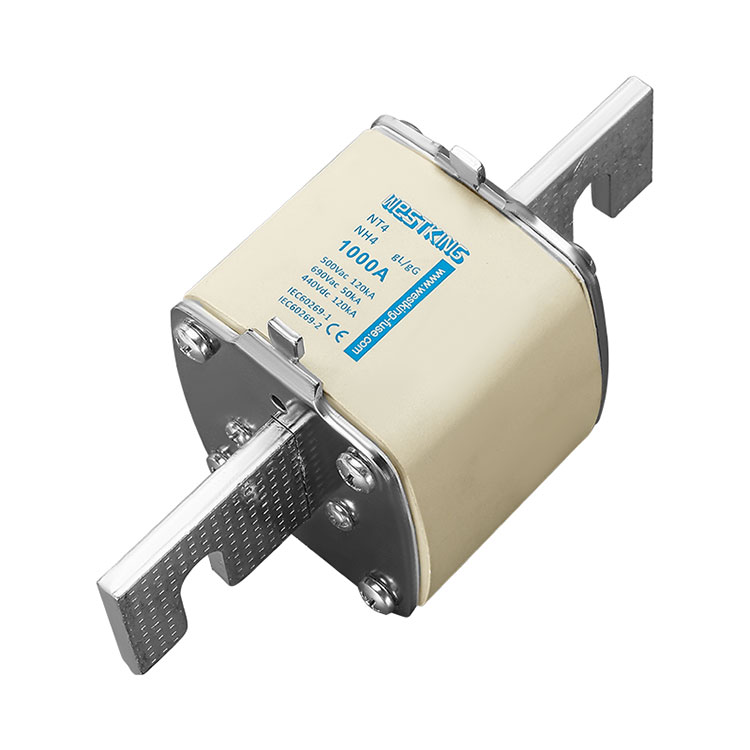

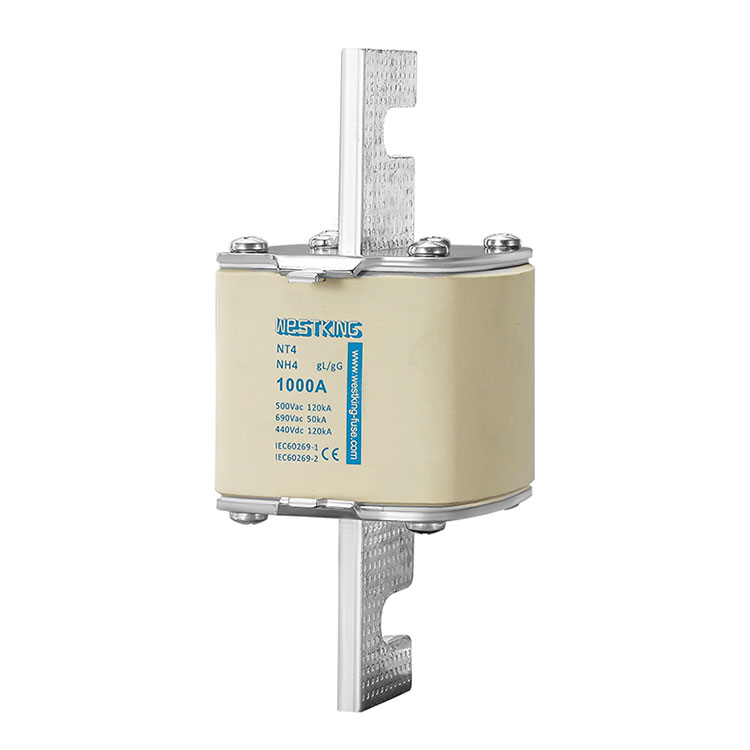

Eslabón fusible de cuchilla NH4(NT4)

Sonó tiempo-corriente de eslabones fusibles "gG"

ENLACE DE FUSIBLE NH

diagrama esquemático de sección transversal

La estructura típica del fusible NH (NT) implica colocar un elemento fusible entre dos contactos de cuchilla específicos y encapsularlo dentro de un aislante tubular cerámico con una sección transversal elíptica o rectangular. Los contactos de la cuchilla se fijan a una placa final con una orejeta de agarre compatible con un mango de repuesto NH estándar, lo que permite insertar y retirar el fusible. Un dispositivo indicador, ya sea un indicador con resorte en la superficie del extremo exterior o un indicador de botón frente al fusible, se abrirá cuando el cable indicador se derrita para indicar que el fusible ha funcionado.

El elemento fusible, que determina las características tiempo-corriente del fusible y su aumento de temperatura, está hecho de cinta de cobre o plata y se fabrica con cuidado y precisión. El espesor uniforme de la cinta, la buena conductividad y el corte de alta precisión garantizan una baja disipación de energía y el cumplimiento de las características de tiempo-corriente especificadas.

El cuerpo cerámico evita que gases calientes y metales licuados sean expulsados ​​al ambiente. Está fabricado con material cerámico industrial de alta calidad como talco o alúmina, que puede soportar las altas temperaturas y presiones generadas durante el funcionamiento.

La placa final tiene una orejeta de agarre que es compatible con una manija de repuesto NH estándar, lo que permite insertar y retirar el fusible con la manija. Junto con el tubo cerámico, la placa final forma una carcasa resistente a la presión para la conmutación del arco.

La arena de sílice es esencial para limitar la corriente. WESTKING New Energy Company generalmente utiliza arena de sílice cristalina de alta pureza química y mineralógica (contenido de óxido de silicio superior al 99,9%) que está completamente libre de humedad después del secado. La distribución granulométrica especificada y la densidad de llenado óptima de la arena de sílice son requisitos básicos para la función de conmutación.

El dispositivo indicador puede detectar rápidamente el fusible en funcionamiento. Si tiene una fuerza de resorte lo suficientemente alta, también puede servir como percutor para accionar un interruptor en miniatura o un dispositivo de liberación.

La soldadura puede convertir las características de tiempo-corriente a una corriente de fusión más baja. Al seleccionar la soldadura, se debe prestar especial atención al efecto de aleación de la soldadura en el punto de soldadura cuando se funde. La soldadura debe soldarse en la posición correcta y la cantidad de soldadura debe ser adecuada.

Los contactos de cuchilla se utilizan para conectar eléctrica y mecánicamente el cuerpo del fusible y la base, y están hechos de cobre o aleación de cobre, con una superficie plateada. Cuando se utilizan en aplicaciones especiales en gases corrosivos, también se utilizan contactos chapados con estaño o níquel.

Con sus materiales de alta calidad y su exquisita artesanía, el fusible WESTKING NH proporciona una garantía de seguridad confiable para la transmisión y distribución de energía. Durante el uso se debe prestar atención a la detección y mantenimiento para asegurar el buen estado de cada componente, garantizando el funcionamiento seguro de los equipos eléctricos.
