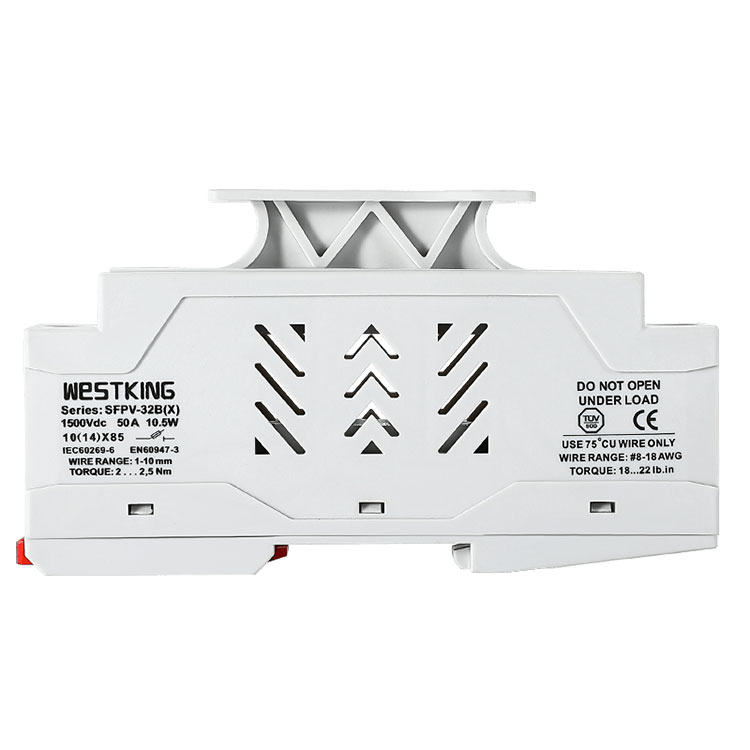

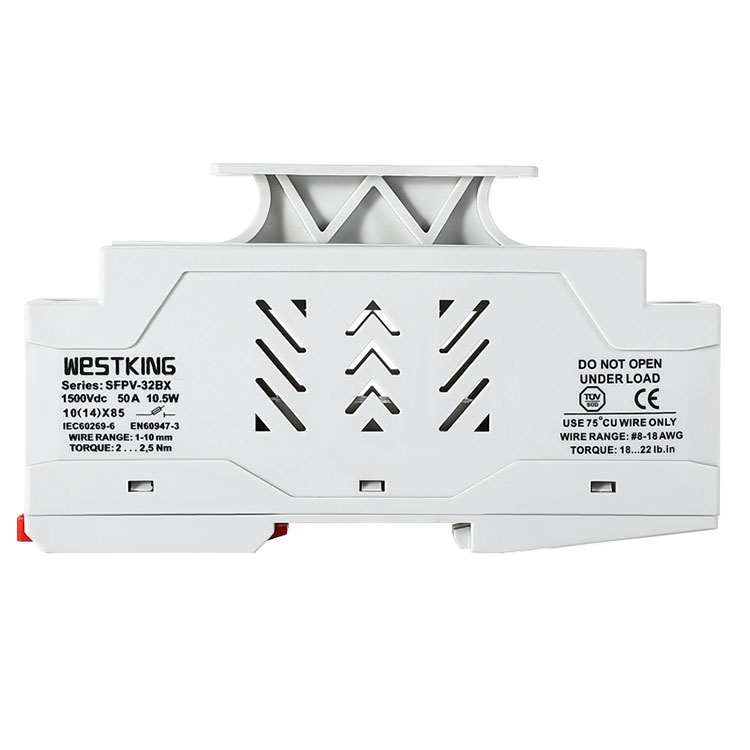

Portafusibles fotovoltaicos 10/14x85 1500 VCC

El fusible fotovoltaico SFPV-32BXLa base es compatible con fusibles fotovoltaicos de 1500VDC 10X85MM y 10/14×85MM, con una corriente nominal máxima de hasta 50A. El desarrollo de este portafusibles fotovoltaicos se basa en una comunicación profunda y verificación de pruebas con numerosos usuarios de estaciones base fotovoltaicas por parte de WESTKING. El portafusibles SFPV-32B 1500VDC presenta una estructura avanzada de disipación de calor, con canales para el flujo de aire caliente entre los polos, de manera efectiva. reduciendo la superposición de temperatura generada por el fusible. El espacio interno está diseñado para permitir que la mecha cuelgue libremente, evitando que toque la carcasa de plástico del soporte y reduciendo el riesgo de quemar y carbonizar el plástico.

Enviar Consulta

Descripción del Producto

Para facilitar la sustitución de fusibles, el soporte está diseñado con una manija estilo cajón que se puede extraer fácilmente, lo que hace que el proceso de reemplazo de fusibles sea más conveniente y seguro. En resumen, la base de fusibles fotovoltaicos SFPV-32BX demuestra un excelente rendimiento y confiabilidad para mejorar la eficiencia de operación de la central eléctrica y garantizar la seguridad. Es una opción de confianza para instalaciones fotovoltaicas.

Datos técnicos

•Tensión nominal:	1500Vcc
•Corrientes nominales:	50A
•Grado de protección:	IP20
•Tamaño del producto:	Enlace de fusibles gPV de 10/14x85 mm
•Capacidad de ruptura nominal:	50 kA
•Temperatura de almacenamiento:	-40°C ... 90°C
•Temperatura de funcionamiento:	-40°C ... 85°C
•Disipación de potencia del portafusibles:	0,37W
•Tensión nominal de aislamiento:	6kV

Estándares

CEI/EN 60269-1

CEI/EN 60269-2

Portafusibles UL4248-1

Portafusibles fotovoltaicos UL4248-19

Terminales de cableado UL486E

CSA C22.2 Nº 4248-1 Conjuntos portafusibles

CSA 22.2 Nº 65 Conectores de cables

CARACTERÍSTICAS/VENTAJAS PRINCIPALES

El diseño compacto ahorra espacio

Instalación en carril DIN TH35 para una fácil integración

Diseño plug-and-play estilo cajón, seguro y conveniente para el reemplazo de fusibles

Indicador visual de fusible opcional

Hecho de material plástico PBT

Material retardante de llama, clasificación V0

APLICACIONES

Aplicaciones fotovoltaicas hasta 1500VDC

Protección a nivel de cadena/conjunto fotovoltaico

Aplicaciones del inversor

Operación de caja combinadora

Certificaciones

is09001 iatf16949

CE TUV

Origen

Porcelana

CARACTERÍSTICAS ELÉCTRICAS

tipo	indicador llevado	peso neto	embalaje

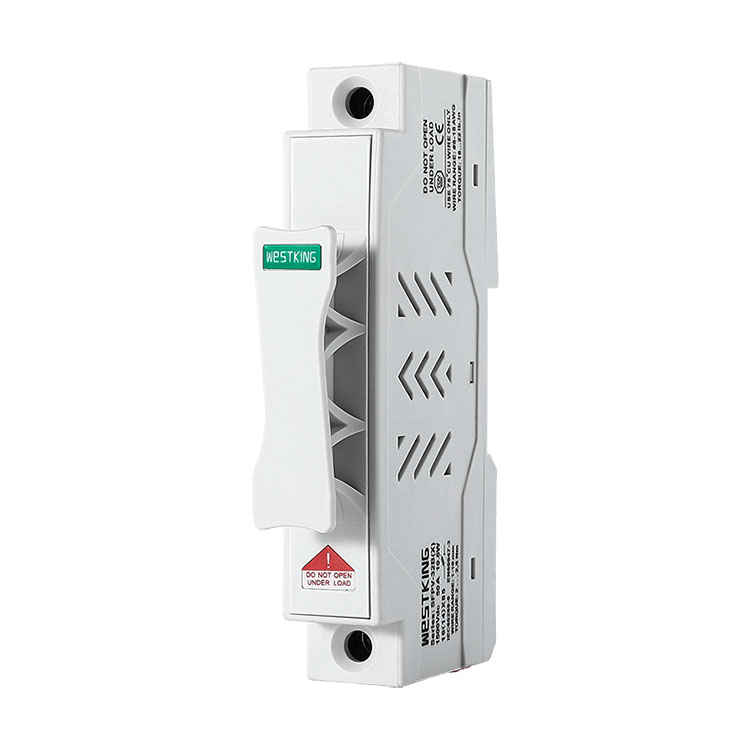

SFPV-32B-1P	NO	117g	6 unids/caja

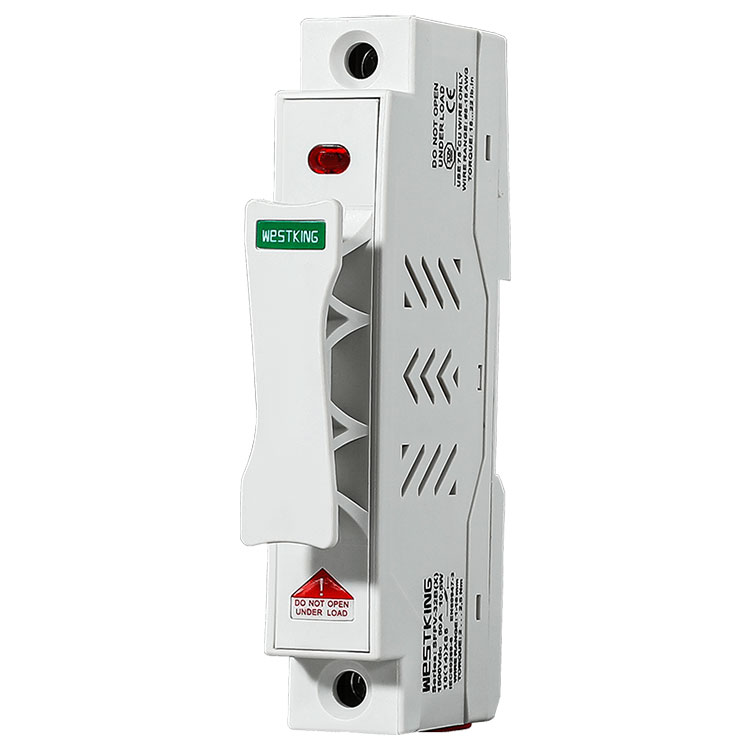

SFPV-32BX-1P	Sí	120g	6 unids/caja

Dimensiones (mm)

Enlace FUSIBLE compatible

Modelo y significado

Fusible y soporte fotovoltaico WESTKING

Diagrama de aplicación
