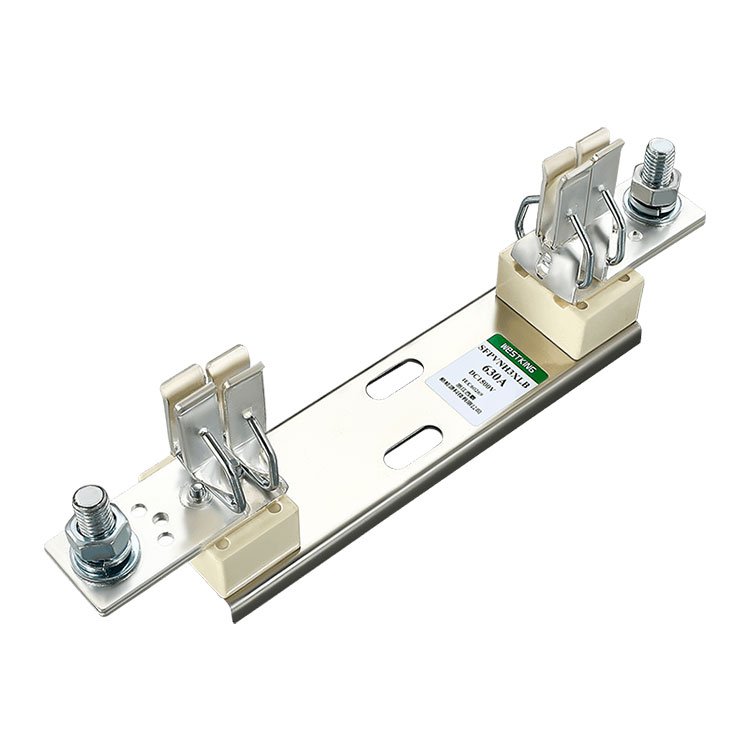

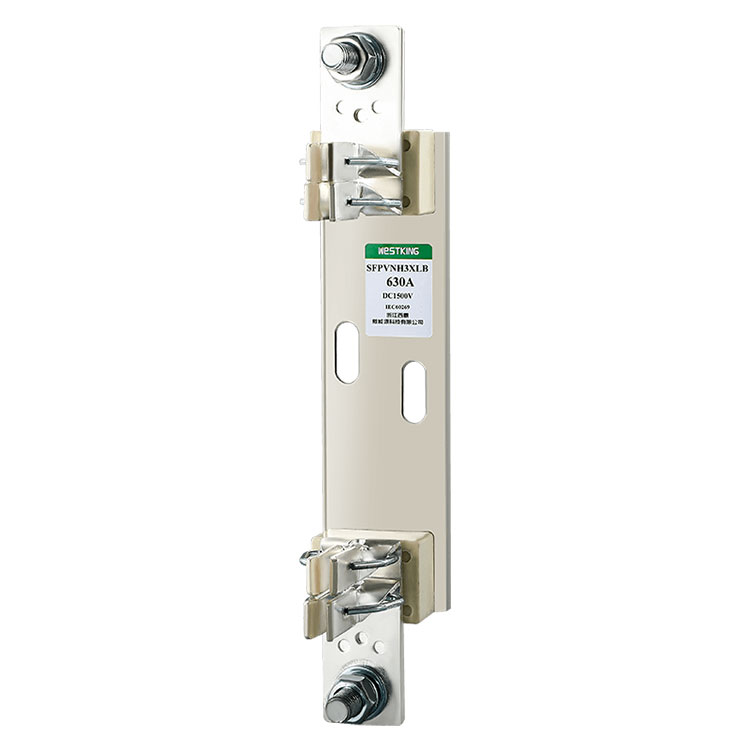

Base de fusible fotovoltaico NH3XL de 1500 VCC

El portafusibles fotovoltaicos NH3XL, con una corriente nominal máxima de 630 A, ha sido sometido a mejoras innovadoras por parte de WESTKING. En un movimiento estratégico para minimizar la pérdida de energía, aumentamos el área de contacto de cobre e introdujimos una abrazadera de resorte en el diseño. Esto garantiza una conexión firme y estable para el fusible fotovoltaico, mitigando eficazmente la aparición de altas temperaturas localizadas. Al implementar este diseño, pretendemos mejorar la seguridad y estabilidad de las conexiones, prolongar la vida útil del fusible y garantizar el funcionamiento ininterrumpido del sistema.

Enviar Consulta

Descripción del Producto

El portafusibles fotovoltaicos NH3XLTiene una corriente nominal máxima de 630A. Para reducir efectivamente la pérdida de energía, WESTKING aumentó el área de contacto de cobre y agregó una abrazadera de resorte en el diseño para garantizar una conexión confiable y estable del fusible fotovoltaico, al tiempo que reduce la generación de altas temperaturas locales. Este diseño puede mejorar la seguridad y estabilidad de la conexión, extender la vida útil del fusible y garantizar el funcionamiento normal del sistema.

Datos técnicos

•Tensión nominal:	1500Vcc
•Corrientes nominales:	630A
•Tamaño del producto:	Enlaces de fusibles NH3XL gPV
•Capacidad de ruptura nominal:	50 kA
•Temperatura de almacenamiento:	-40°C ... 90°C
•Temperatura de funcionamiento:	-40°C ... 85°C
•Tensión nominal soportada al impulso:	12kV

Estándares

CEI/EN 60269-1

CEI/EN 60269-2

CEI/EN 60269-6

CARACTERÍSTICAS/VENTAJAS PRINCIPALES

La placa base de metal está conectada mediante componentes aislantes.

Clip de resorte de alta elasticidad

Cumplir con la prueba de niebla salina de 48 horas

Puede soportar requisitos de torsión superiores a los estándar

APLICACIONES

Aplicaciones fotovoltaicas hasta 1500VDC

Protección a nivel de cadena/conjunto fotovoltaico

Aplicaciones del inversor

Operación de caja combinadora

Certificaciones

is09001 iatf16949

Origen

Porcelana

CARACTERÍSTICAS ELÉCTRICAS

tipo	peso neto	embalaje
SFPVNH3XLB	930g	1 unidad/caja

Dimensiones (mm)

Enlace FUSIBLE compatible

Modelo y significado
