Fusible de alta velocidad 1000 VCC HSFJ1000

Los fusibles de CC de la serie HSFJ1000 de WESTKING están diseñados para ofrecer una variedad de beneficios, que incluyen una respuesta de acción rápida, un bajo aumento de temperatura y un buen rendimiento antivibración. Estas características garantizan que los fusibles puedan proteger eficazmente el sistema de energía y los dispositivos conectados a él contra condiciones de cortocircuito y sobrecorriente. Los fusibles también son fáciles de instalar y mantener, lo que los convierte en una opción práctica para una variedad de aplicaciones.

Fusible de alta velocidad 1000 VCC HSFJ1000Datos técnicos

Categoría de utilización:aR

Capacidad de ruptura nominal: 50kA

Estándares

CEI/EN 60269-4

Cumple con RoHS

Fusible de alta velocidad 1000 VCC HSFJ1000CARACTERÍSTICAS/VENTAJAS PRINCIPALES

Corte rápido de energía: los fusibles de acción rápida brindan una terminación rápida de la corriente, lo que minimiza las pérdidas por accidentes.

Fiabilidad: el diseño conectado por pernos aumenta la estabilidad y la fiabilidad en entornos hostiles.

Fácil instalación: diseño de fusible estandarizado conectado con pernos para una instalación y mantenimiento sencillos.

Amplia aplicabilidad: Compatible con diversos equipos de energía, incluidos buses comunes de CC, convertidores/rectificadores de potencia de accionamiento de CC, arrancadores de voltaje nominal reducido e inversores de tracción de alto voltaje.

Seguridad: Salvaguardar el equipo y el personal durante fallas.

Conciencia ambiental: Materiales amigables con el medio ambiente utilizados en la fabricación.

Eficiencia energética: la alta velocidad de corte de energía contribuye a la conservación de energía.

Fusible de alta velocidad 1000 VCC HSFJ1000APLICACIONES

La serie HSFJ1000 de WESTKING'S de fusibles de alta velocidad conectados por pernos de estilo norteamericano está diseñada principalmente para la protección de buses comunes de CC, convertidores/rectificadores de potencia de accionamiento de CC, arrancadores de voltaje nominal reducido e inversores de tracción de alto voltaje.

Estos fusibles desempeñan un papel vital en los sistemas eléctricos, ya que pueden cortar rápidamente el suministro de energía en casos de sobrecarga de corriente o cortocircuitos.

Esta característica garantiza la seguridad de los equipos y evita daños, lo que los convierte en una parte indispensable de diversos sistemas de energía.

Fusible de alta velocidad 1000 VCC HSFJ1000Certificaciones

• is09001 iatf16949

Origen

Porcelana

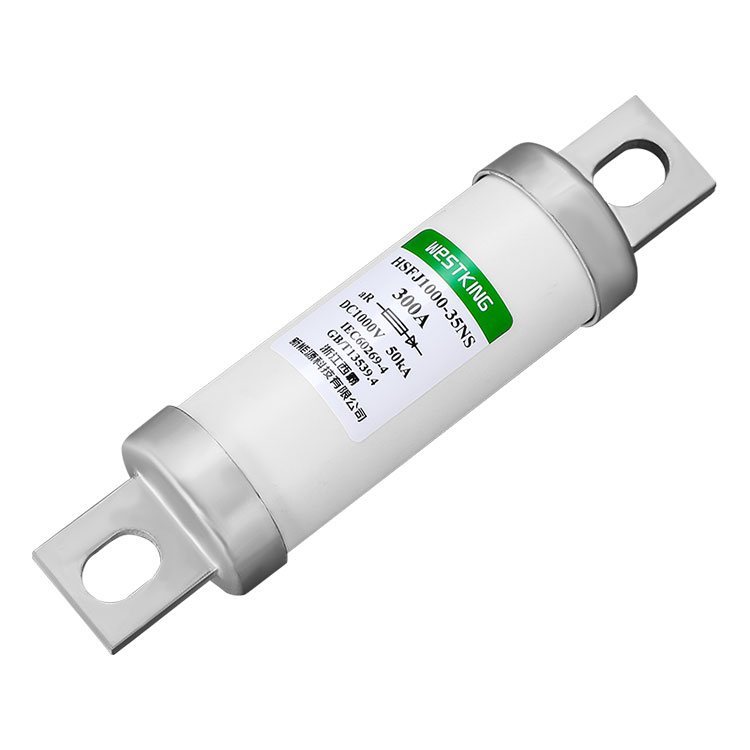

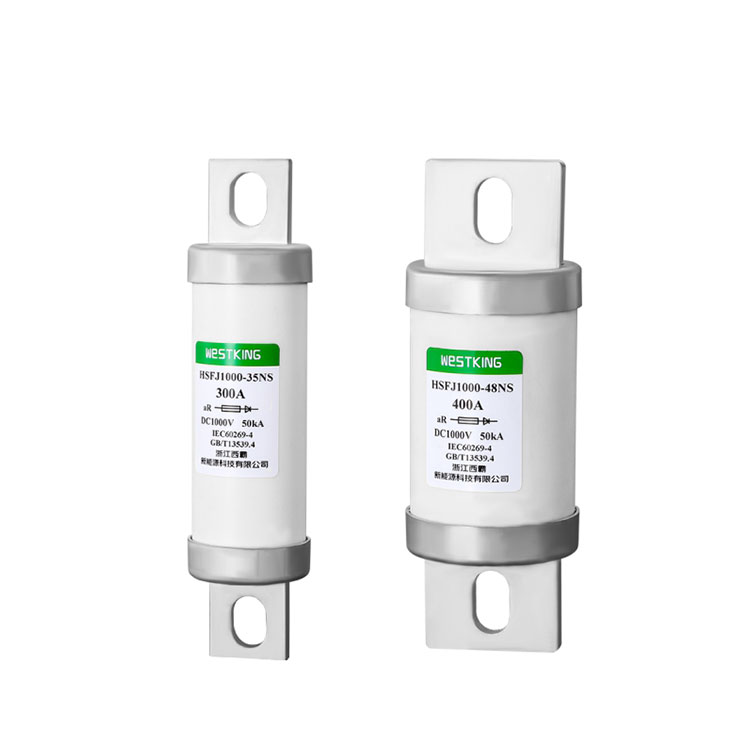

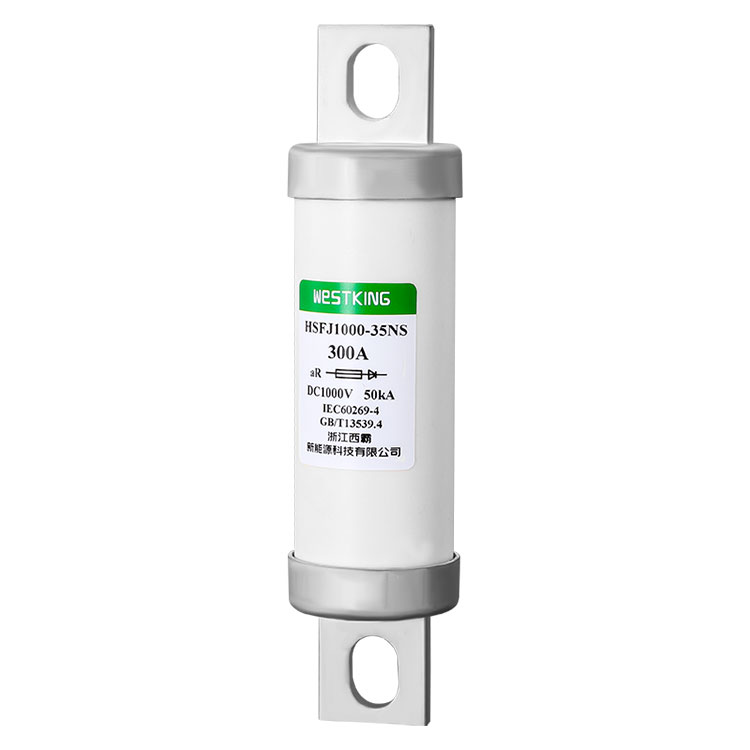

FUSIBLE DE ALTA VELOCIDAD DE 1000 VCC-HSFJ1000-35-NS

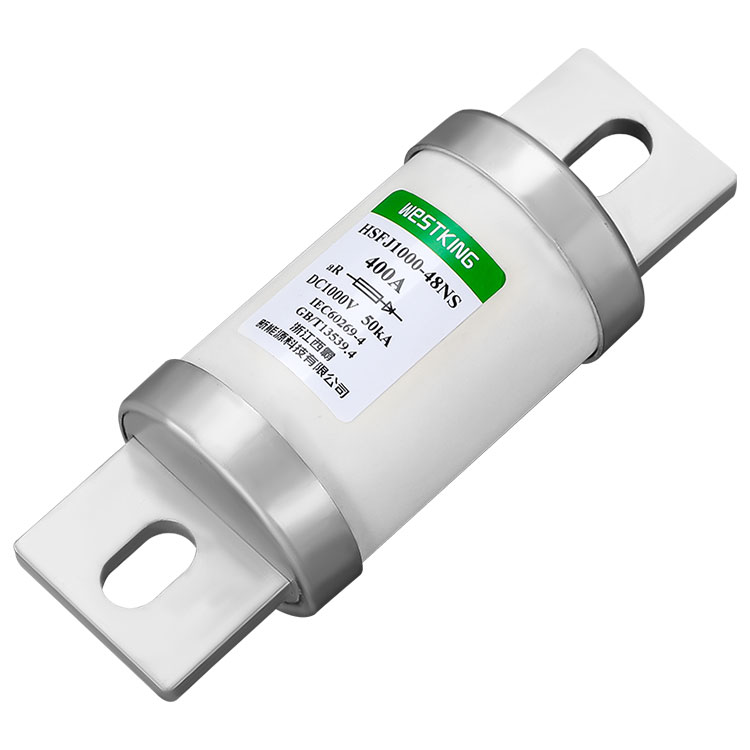

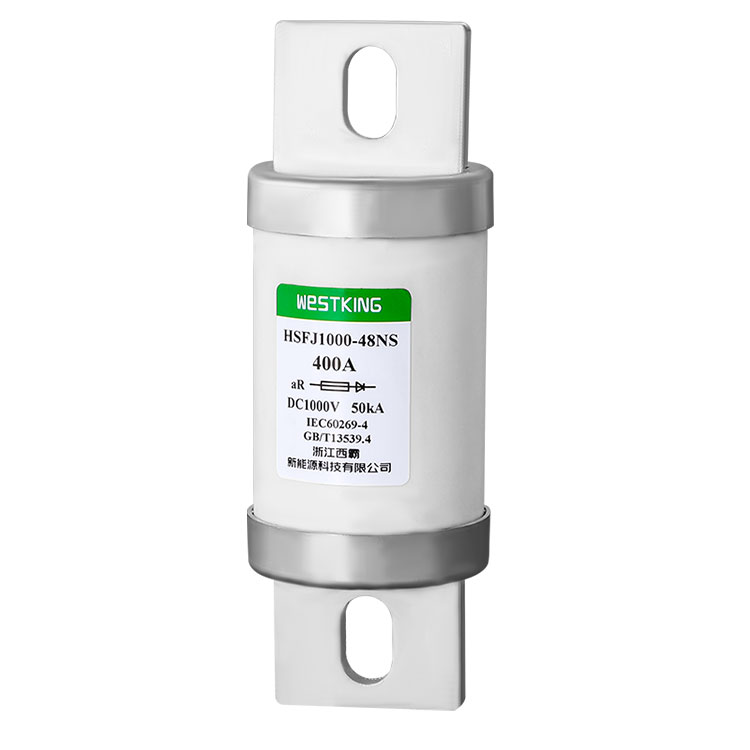

FUSIBLE DE ALTA VELOCIDAD DE 1000 VCC-HSFJ1000-48-NS

Fusible de alta velocidad 1000 VCC HSFJ1000Guía de aplicación:

Temperatura ambiente:

Condiciones normales de funcionamiento: la temperatura ambiente máxima no debe exceder los 40 °C y la temperatura promedio de 24 horas no debe exceder los 35 °C. La temperatura media medida a lo largo del año debe ser inferior a esta y la temperatura ambiente mínima no debe ser inferior a -5°C.

Condiciones de funcionamiento permitidas: -40°C a 85°C.

Altitud:

Condiciones normales de funcionamiento: la altitud de instalación no debe exceder los 2000 m.

Condiciones de funcionamiento permitidas: 2000 ma 4500 m.

Condiciones atmosféricas:

Condiciones normales de funcionamiento: Aire limpio con una humedad relativa no superior al 50% a 40°C. Se permite una mayor humedad a temperaturas más bajas y ocasionalmente puede producirse una condensación moderada debido a los cambios de temperatura.

Condiciones de funcionamiento permitidas: La humedad relativa no supera el 95% sin condensación evidente.

Condiciones de instalación:

WESTKING'S FUSE debe instalarse horizontal o verticalmente según la situación real. Asegúrese de que el espacio libre eléctrico no sea inferior a 8 mm y que la distancia de fuga no sea inferior a 10 mm. Las condiciones de instalación son las siguientes:

a) En lugares sin sacudidas y vibraciones de impacto significativas;

b) En medios sin riesgos de explosión y que no contengan gases o polvos que puedan corroer los metales y destruir el aislamiento;

c) En lugares sin invasión de lluvia, nieve o hielo.

Fusible de alta velocidad 1000 VCC HSFJ1000Embalaje y almacenamiento:

Embalaje: Caja interior de papel corrugado, caja exterior de cartón, con marcas de seguridad de lluvia, humedad y fragilidad.

Almacenamiento: Temperatura -40°C a 40°C; humedad relativa no superior al 70% a 40°C, al 80% a 30°C y al 90% a 20°C menos; impermeable, evite el contacto con agua líquida y la deformación por absorción de humedad; incombustible.

Uso y mantenimiento:

El WESTKING'S FUSE debe ser limpiado y mantenido periódicamente por personal dedicado, inspeccionar el estado de los sujetadores y garantizar un funcionamiento seguro. Cuando el elemento fusible se derrita, reemplácelo con un fusible de la misma especificación y preste atención para eliminar el polvo y otros contaminantes de la base.
