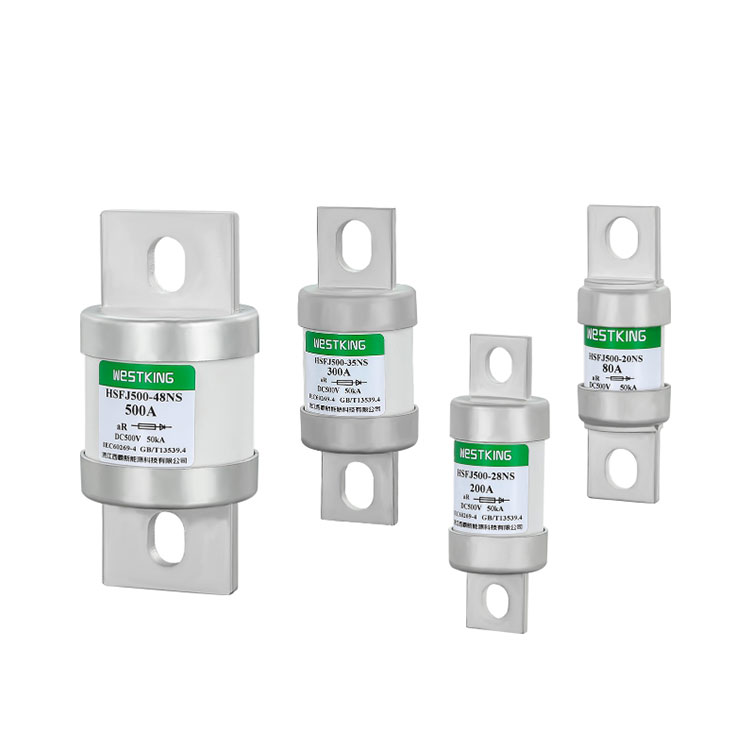

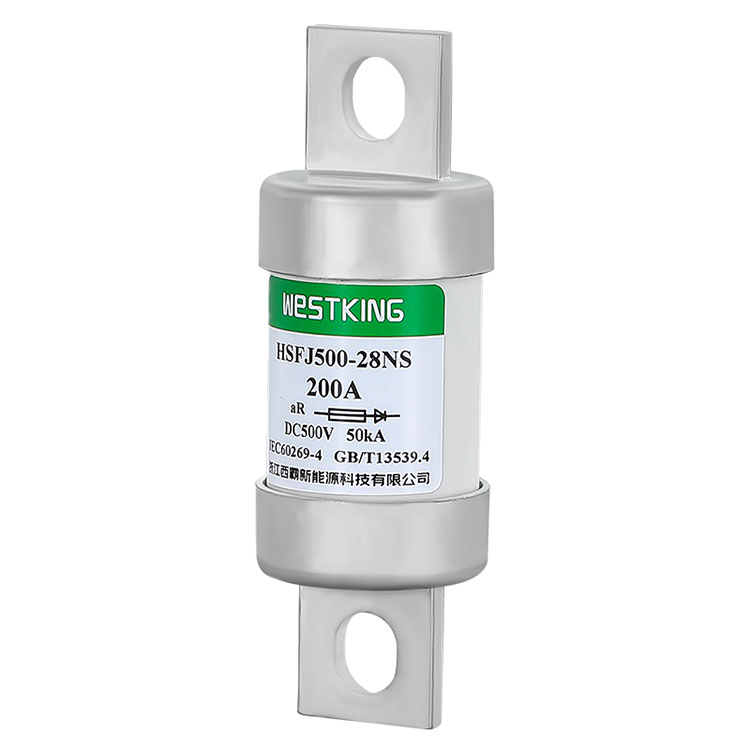

Fusible de alta velocidad 500 VCC HSFJ500

Fusibles de CC de la serie HSFJ500 de Westkingestán diseñados para ofrecer una protección confiable para varios sistemas de energía. Estos fusibles son fusibles cilíndricos de acción rápida conectados por pernos que son ideales para dispositivos semiconductores como inversores, rectificadores y convertidores, así como dispositivos de batería y motor. Encuentran su aplicación en industrias como el transporte ferroviario y las estaciones de carga.

Enviar Consulta

Descripción del Producto

Fusibles de CC de la serie HSFJ500 de WestkingOfrecen una respuesta de acción rápida, bajo aumento de temperatura y consumo de energía, buen rendimiento antivibración, protección confiable contra cortocircuitos y fácil instalación. Estas características brindan protección integral del sistema de energía para un rendimiento y seguridad óptimos.

Datos técnicos

Tipo	Tensión nominal	Corrientes nominales
HSFJ500-20-NS-(Amperio)	500 VCC/750 VCA	50A,60A,70A,80A,100A,125A,150A
HSFJ500-28-NS-(Amperio)	500 VCC/750 VCA	100A,125A,150A,175A,200A,250A
HSFJ500-35-NS-(Amperio)	500 VCC/750 VCA	200A,250A,300A,350A,400A
HSFJ500-48-NS-(Amperio)	500 VCC/750 VCA	300A,350A,400A,450A,500A,550A,600A

Categoría de utilización:aR

Capacidad de ruptura nominal: 50kA

Estándares

CEI/EN 60269-4

Cumple con RoHS

CARACTERÍSTICAS/VENTAJAS PRINCIPALES

Corte rápido de energía: los fusibles de acción rápida brindan una terminación rápida de la corriente, lo que minimiza las pérdidas por accidentes.

Fiabilidad: el diseño conectado por pernos aumenta la estabilidad y la fiabilidad en entornos hostiles.

Fácil instalación: diseño de fusible estandarizado conectado con pernos para una instalación y mantenimiento sencillos.

Amplia aplicabilidad: Compatible con diversos equipos de energía, incluidos buses comunes de CC, convertidores/rectificadores de potencia de accionamiento de CC, arrancadores de voltaje nominal reducido e inversores de tracción de alto voltaje.

Seguridad: Salvaguardar el equipo y el personal durante fallas.

Conciencia ambiental: Materiales amigables con el medio ambiente utilizados en la fabricación.

Eficiencia energética: la alta velocidad de corte de energía contribuye a la conservación de energía.

APLICACIONES

La serie HSFJ500 de WESTKING'S de fusibles de alta velocidad conectados por pernos de estilo norteamericano está diseñada principalmente para la protección de buses comunes de CC, convertidores/rectificadores de potencia de accionamiento de CC, arrancadores de voltaje nominal reducido e inversores de tracción de alto voltaje.

Estos fusibles desempeñan un papel vital en los sistemas eléctricos, ya que pueden cortar rápidamente el suministro de energía en casos de sobrecarga de corriente o cortocircuitos.

Certificaciones

• is09001 iatf16949

Origen

Porcelana

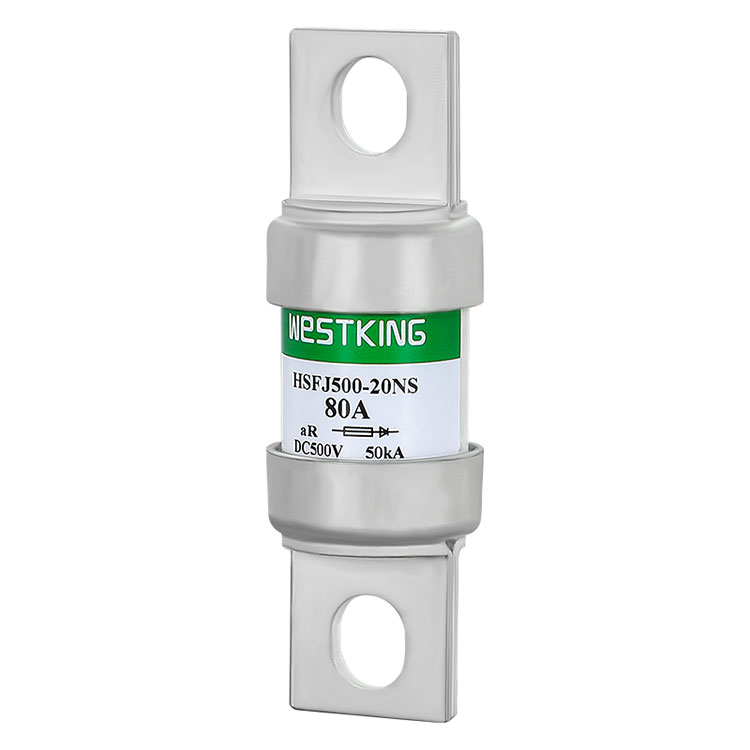

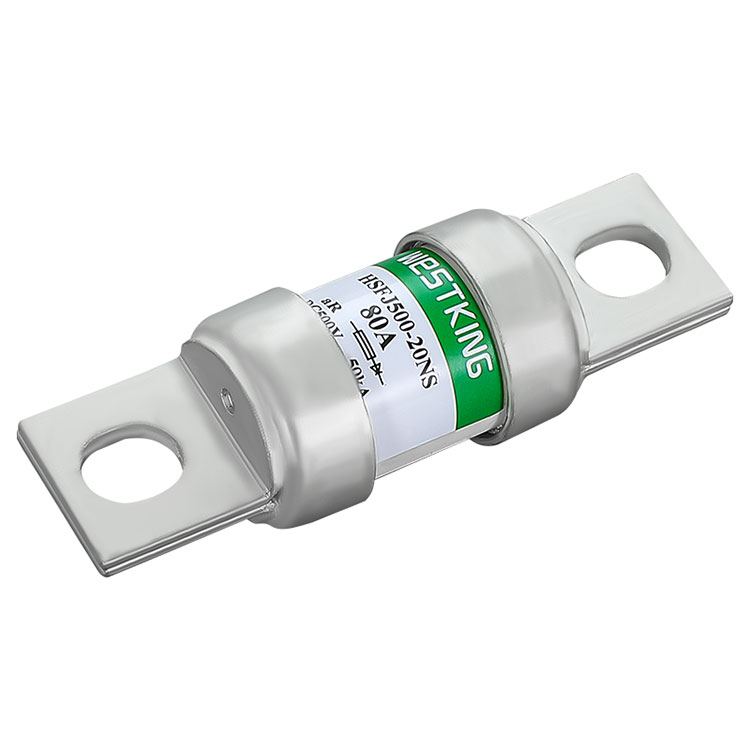

FUSIBLE DE ALTA VELOCIDAD DE 500 VCC-HSFJ500-20-NS

Tipo	I2t (A2s)		Pérdida de energía 1,0 pulgadas (ancho)	Perno de montaje/par de apriete
Tipo	Fusión	Claro	Pérdida de energía 1,0 pulgadas (ancho)	Perno de montaje/par de apriete
HSFJ500-20-LS-50A	120	360	8.0	Instale el perno M8 Par de montaje recomendado 12,0 N▪m
HSFJ500-20-LS-60A	220	600	10.0
HSFJ500-20-LS-70A	340	950	14.0
HSFJ500-20-LS-80A	450	1500	17.0
HSFJ500-20-LS-100A	760	2800	20.5
HSFJ500-20-LS-125A	1140	4600	25.0
HSFJ500-20-LS-150A	2050	6460	30.0

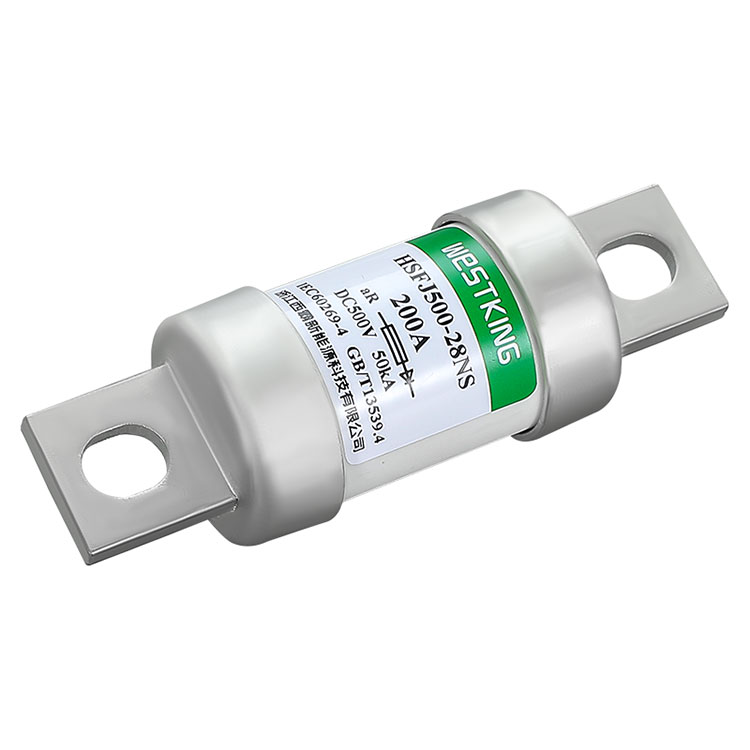

FUSIBLE DE ALTA VELOCIDAD DE 500 VCC-HSFJ500-28-NS

Tipo	I2t (A2s)		Pérdida de energía 1,0 pulgadas (ancho)	Perno de montaje/par de apriete
Tipo	Fusión	Claro	Pérdida de energía 1,0 pulgadas (ancho)	Perno de montaje/par de apriete
HSFJ500-28-NS-100A	450	2100	17.0	Instale el perno M8 Par de montaje recomendado 12,0 N▪m
HSFJ500-28-NS-125A	750	3300	23.5
HSFJ500-28-NS-150A	1000	4500	28.0
HSFJ500-28-NS-175A	1300	6000	33.0
HSFJ500-28-NS-200A	2250	11100	38.5
HSFJ500-28-NS-250A	4900	21500	46.0

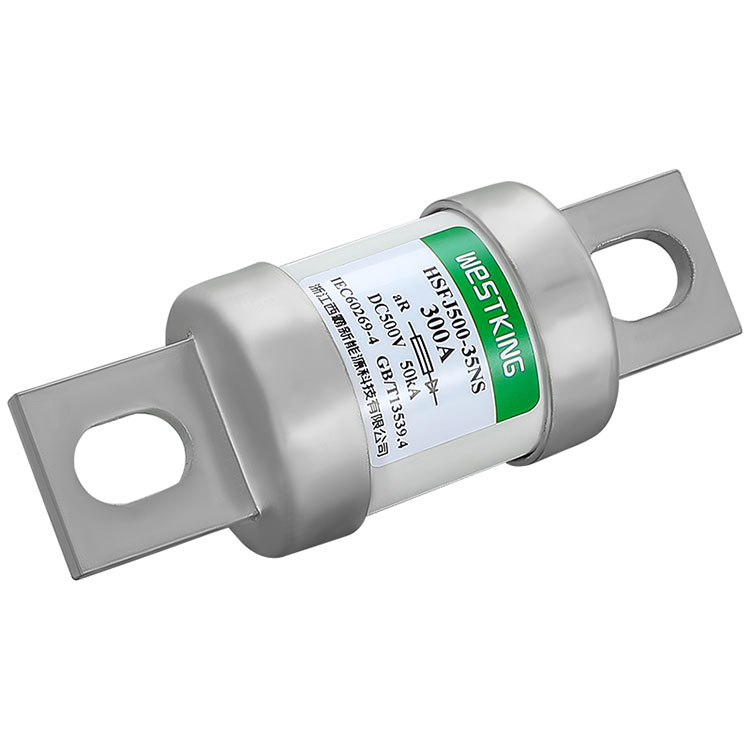

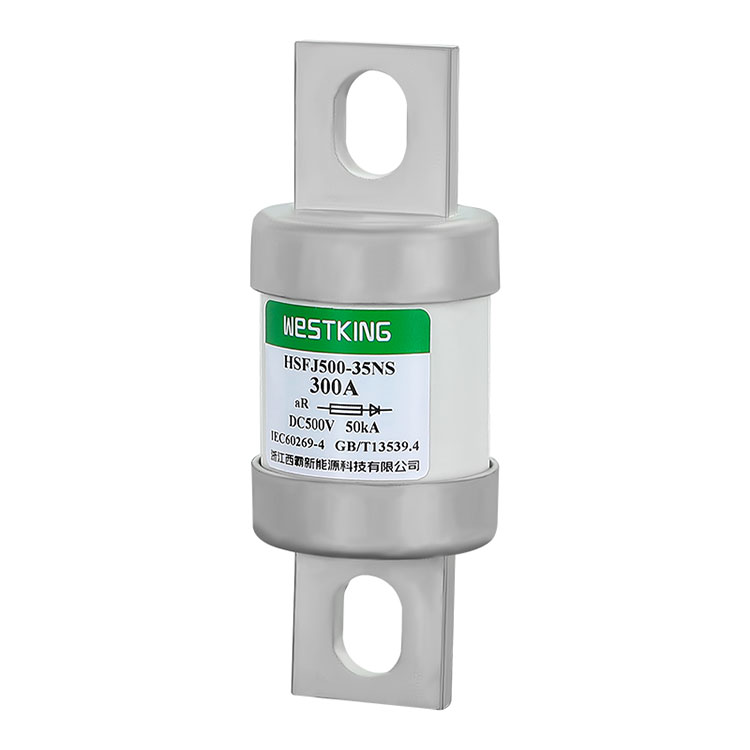

FUSIBLE DE ALTA VELOCIDAD DE 500 VCC-HSFJ500-35-NS

Tipo	I2t (A2s)		Pérdida de energía 1,0 pulgadas (ancho)	Perno de montaje/par de apriete
Tipo	Fusión	Claro	Pérdida de energía 1,0 pulgadas (ancho)	Perno de montaje/par de apriete
HSFJ500-35-NS-200A	2250	11100	37.0	Instale el perno M10 Par de montaje recomendado 20,0 N▪m
HSFJ500-35-NS-250A	6100	30000	40.0
HSFJ500-35-NS-300A	8600	48000	48.0
HSFJ500-35-NS-350A	12500	70500	57.5
HSFJ500-35-NS-400A	18000	91000	64.0

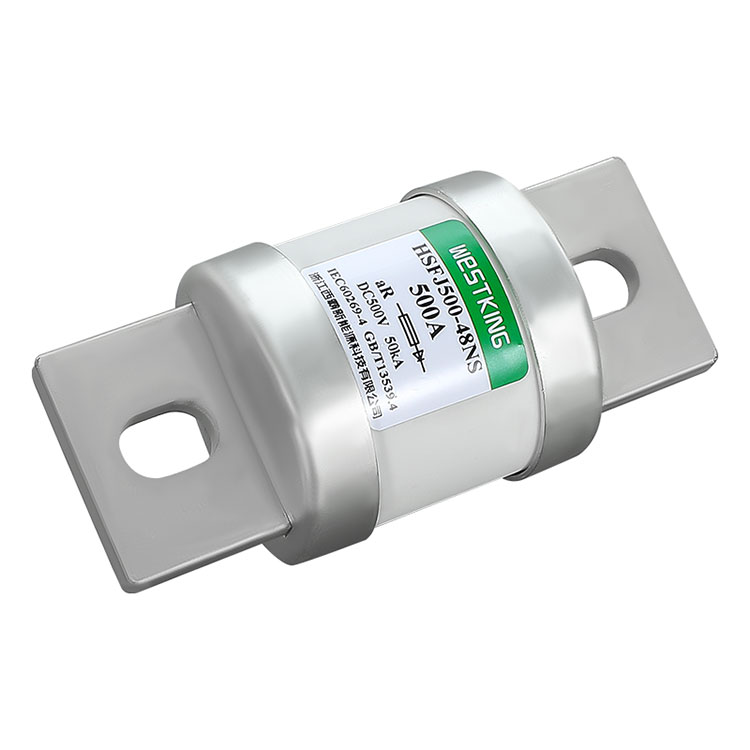

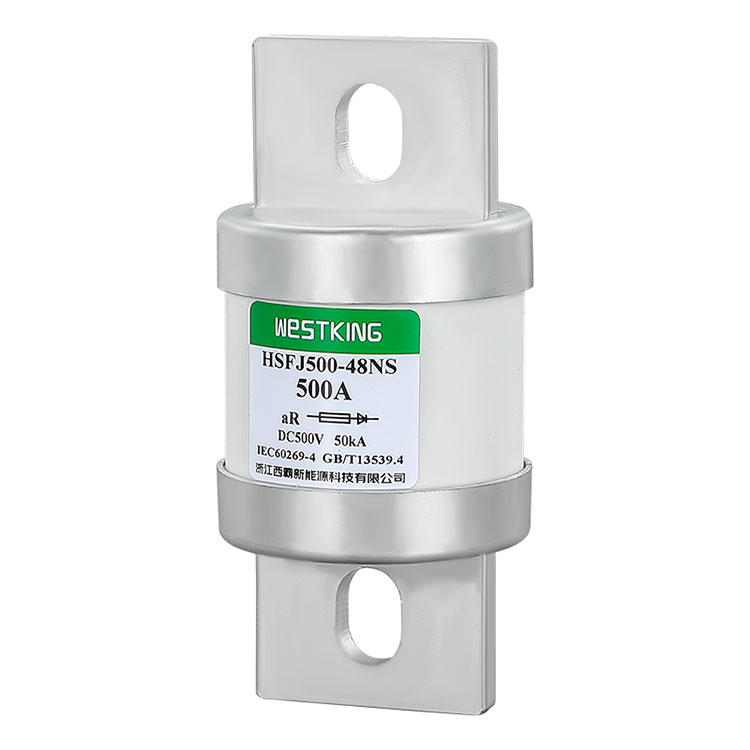

FUSIBLE DE ALTA VELOCIDAD DE 500 VCC-HSFJ500-48-NS

Tipo	I2t (A2s)		Pérdida de energía 1,0 pulgadas (ancho)	Perno de montaje/par de apriete
Tipo	Fusión	Claro	Pérdida de energía 1,0 pulgadas (ancho)	Perno de montaje/par de apriete
HSFJ500-48-NS-300A	10600	45000	47.0	Instale el perno M10 Par de montaje recomendado 20,0 N▪m
HSFJ500-48-NS-350A	14000	67000	55.0
HSFJ500-48-NS-400A	18500	96000	63.5
HSFJ500-48-NS-450A	22500	116000	72.0
HSFJ500-48-NS-500A	28000	140000	81.5
HSFJ500-48-NS-550A	32500	176000	92.5
HSFJ500-48-NS-600A	37500	195000	105.0

Guía de aplicación:

Temperatura ambiente:

Condiciones normales de funcionamiento: Temperatura ambiente máxima no superior a 40°C; temperatura promedio de 24 horas que no exceda de 35°C, y el valor promedio medido dentro del año sea inferior a este; temperatura ambiente mínima no inferior a -5°C.

Condiciones de funcionamiento permitidas: -40°C a 85°C.

Altitud:

Condiciones normales de funcionamiento: Altitud de instalación no superior a 2000 m.

Condiciones de funcionamiento permitidas: 2000 ma 4500 m.

Condiciones atmosféricas:

Condiciones normales de funcionamiento: Aire limpio, la humedad relativa no supera el 50% a 40°C; se permite una mayor humedad a temperaturas más bajas; En estas condiciones, ocasionalmente puede producirse una condensación moderada debido a los cambios de temperatura.

Condiciones de funcionamiento permitidas: La humedad relativa no supera el 95% sin condensación evidente.

Condiciones de instalación:

WESTKING'S FUSE debe instalarse horizontal o verticalmente según la situación real. Al realizar la instalación, asegúrese de que la distancia eléctrica no sea inferior a 8 mm y la distancia de fuga no sea inferior a 10 mm. Las condiciones de instalación son las siguientes:

a) En lugares sin sacudidas y vibraciones de impacto significativas;

b) En medios sin riesgos de explosión y que no contengan gases o polvos que puedan corroer los metales y destruir el aislamiento;

c) En lugares sin invasión de lluvia, nieve o hielo.

Embalaje y almacenamiento:

Embalaje: Caja interior de papel corrugado, caja exterior de cartón, con marcas de seguridad de lluvia, humedad y fragilidad.

Almacenamiento: Temperatura -40°C a 40°C; humedad relativa no superior al 70% a 40°C, al 80% a 30°C y al 90% a 20°C menos; impermeable, evite el contacto con agua líquida y la deformación por absorción de humedad; incombustible.

Uso y mantenimiento:

El WESTKING'S FUSE debe ser limpiado y mantenido periódicamente por personal dedicado, inspeccionar el estado de los sujetadores y garantizar un funcionamiento seguro. Cuando el elemento fusible se derrita, reemplácelo con un fusible de la misma especificación y preste atención para eliminar el polvo y otros contaminantes de la base.
