Fusible H EV Serie 150 VCC 200 VCC

Serie Westking EVFUSE®Fusible H EV Serie 150 VCC 200 VCCha desarrollado dos soluciones de protección personalizadas para vehículos eléctricos (EV), a saber, fusibles tipo H y tipo J. Los fusibles para vehículos eléctricos de Westking están diseñados y desarrollados en base a interacciones con más de 20 empresas de vehículos eléctricos de nueva energía. Estos fusibles cumplen plenamente con las condiciones de aplicación de los vehículos eléctricos de nueva energía, con una estructura de apriete atornillada y materiales cerámicos con alto contenido de alúmina y alta temperatura. Estos fusibles ofrecen funciones de simulación de compacidad, resistencia al impacto y durabilidad líderes en el mercado.

Enviar Consulta

Descripción del Producto

SERIE TIPO H 150VDC 200VDC

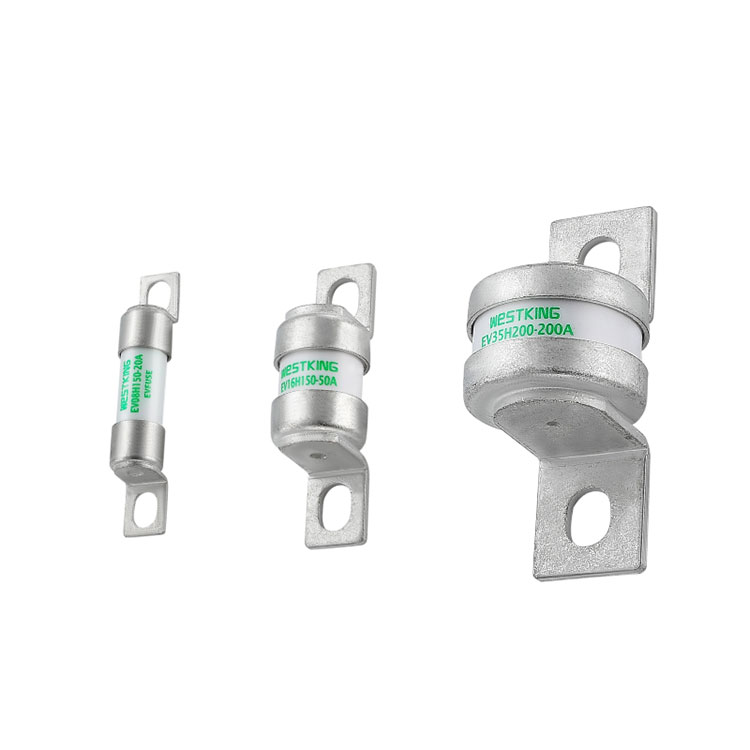

WESTKING EV08H150, EV16H150 y EV35H200 son principalmente adecuados para vehículos eléctricos pequeños, automóviles urbanos o yates eléctricos como protección del paquete de baterías, y ofrecen un rendimiento seguro y confiable.

Datos técnicos

Tipo	Tensión nominal	Clasificado corrientes
EV08H150-(Amperio)	150 VCC	6A-20A
EV16H150-(Amperio)	150 VCC	20A-180A
EV35H200-(Amperio)	200 VCC	200A-500A

•Categoría de utilización:	gEV
•Capacidad de ruptura nominal:	20 kA
•Constante de tiempo:	2±0,5 ms
•Temperatura ambiente:	-40°C ... 125°C

Estándares

ISO8820-8

CONSIGUE EL D622

Fabricado bajo el sistema de calidad ITAF16949 para el cumplimiento de los requisitos automotrices.

Cumple con RoHS

Declaración REACH disponible bajo petición

CARACTERÍSTICAS/VENTAJAS PRINCIPALES

Doble protección contra sobrecarga y cortocircuito.

Bajo aumento de temperatura y consumo de energía, ampliando la autonomía de la batería.

Alta capacidad de rotura

APLICACIONES

Protección del paquete de baterías

BDU y PDU

Caja de conexiones de baterías para auxiliares

ESTO/TODO

Almacenamiento de energía eléctrica

Cargador de batería

Protección del paquete de supercondensadores

Protección de respaldo para relé/seccionador/interruptor de CC

Desconexión de seguridad de mantenimiento (MSD)

Certificaciones

is09001 iatf16949

Origen

Porcelana

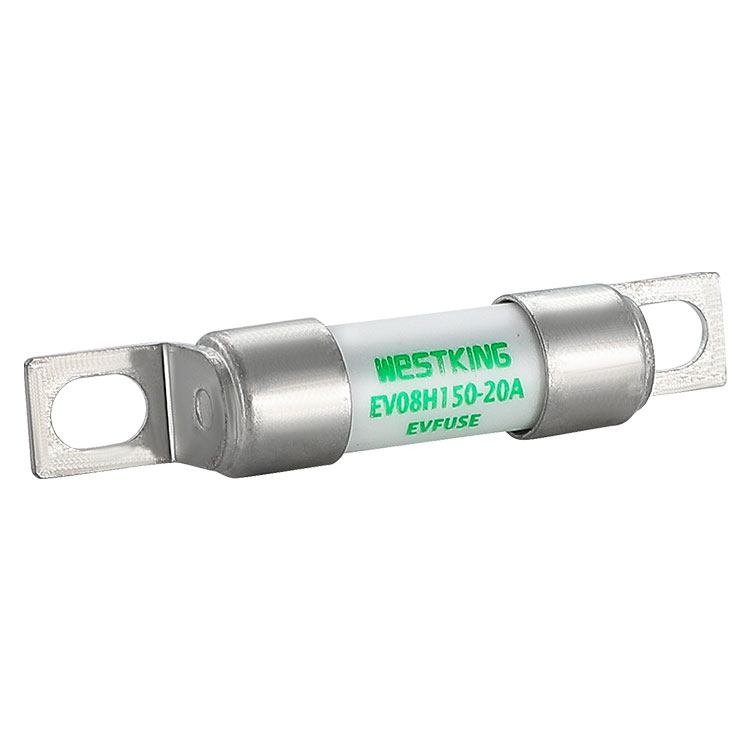

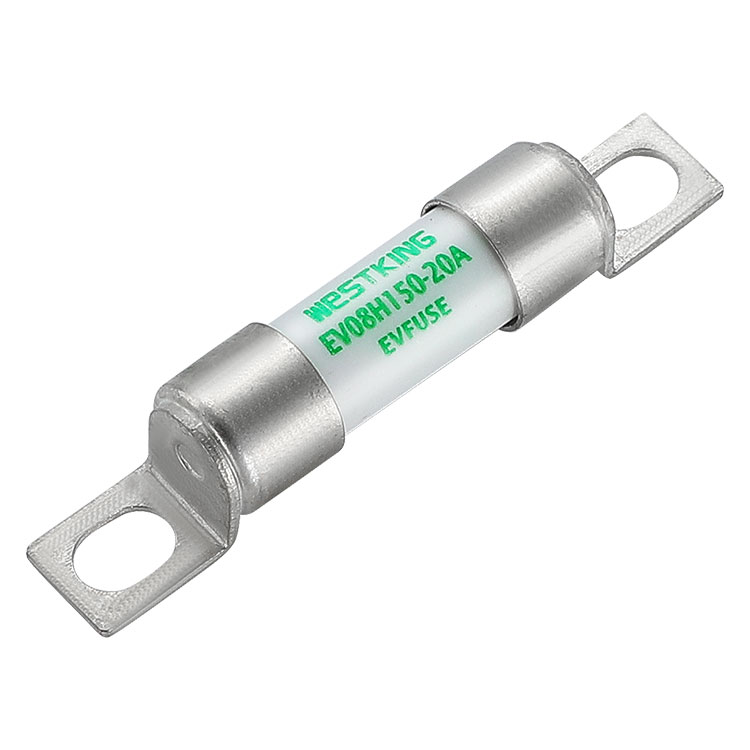

EV FUSE 150VDC EV08H150 protección para EV y batería

Tipo	I2t (A2s)		Pérdida de energía 0,5 pulgadas (ancho)	Peso neto (gramo)
Tipo	Fusión	Claro	Pérdida de energía 0,5 pulgadas (ancho)	Peso neto (gramo)
EV08H150-06A	2	6	0.30	6.01
EV08H150-10A	3.8	12	0.75
EV08H150-12A	7	22	0.80
EV08H150-16A	20	50	0.85
EV08H150-20A	25	80	1.2

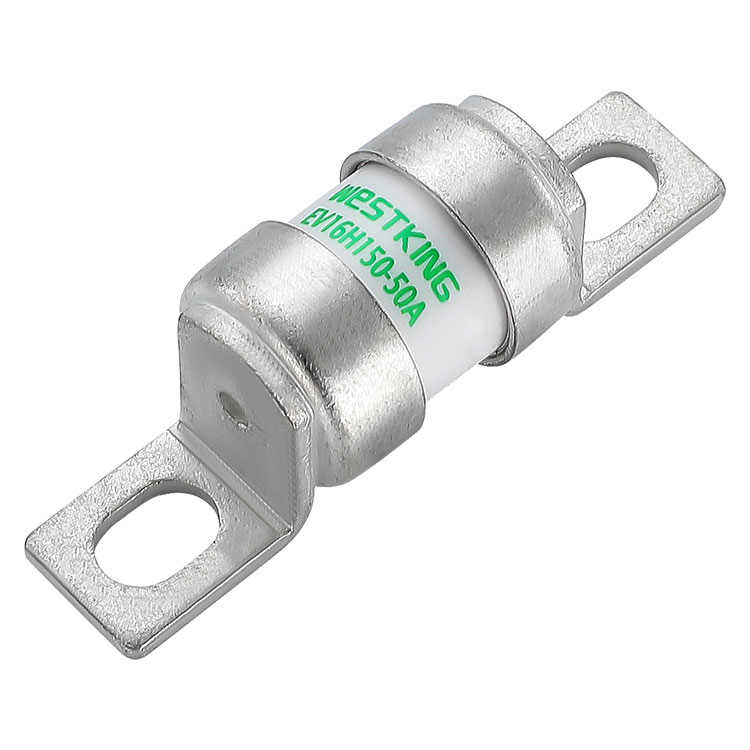

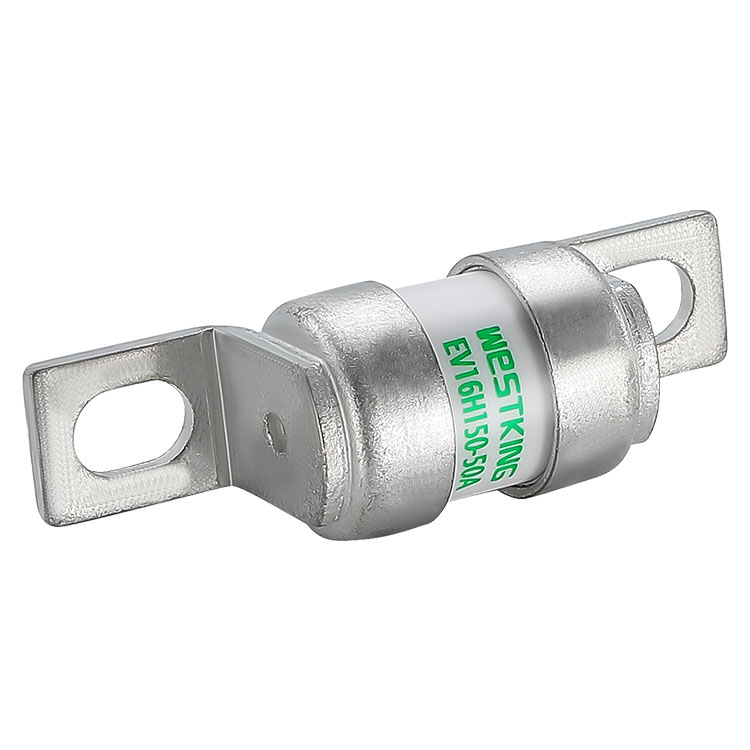

EV FUSE 150VDC EV16H150 protección para EV y batería

Tipo	I2t (A2s)		Pérdida de energía 0,5 pulgadas (ancho)	Peso neto (gramo)
Tipo	Fusión	Claro	Pérdida de energía 0,5 pulgadas (ancho)	Peso neto (gramo)
EV16H150-20A	12	100	0.45	32
EV16H150-25A	18	120	0.60
EV16H150-32A	32	200	0.68
EV16H150-35A	50	320	0.75
EV16H150-50A	100	500	1.05
EV16H150-63A	180	1100	1.35
EV16H150-80A	300	1900	2.10
EV16H150-100A	600	3800	2.78
EV16H150-125A	625	3900	3.38
EV16H150-160A	1100	7000	4.28
EV16H150-180A	1600	12000	5.33

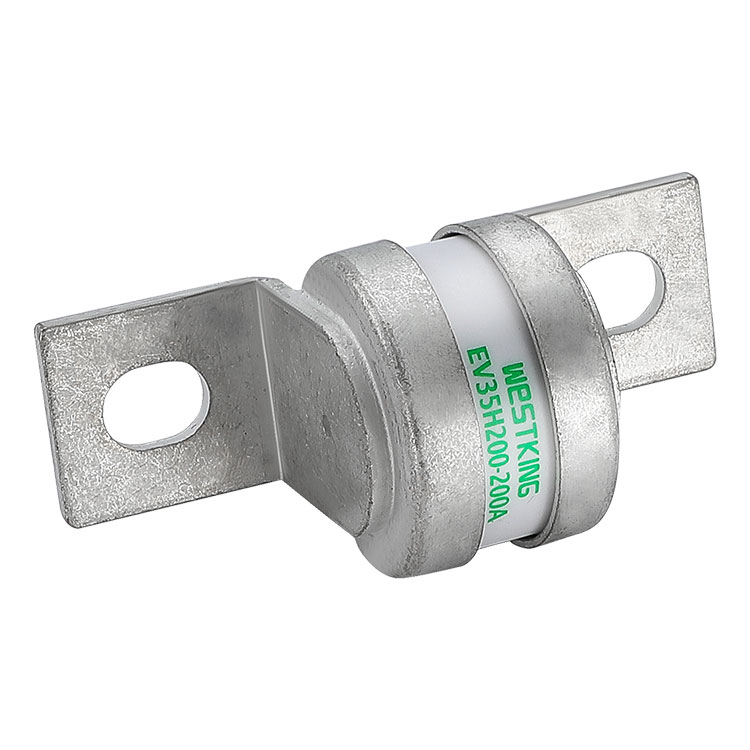

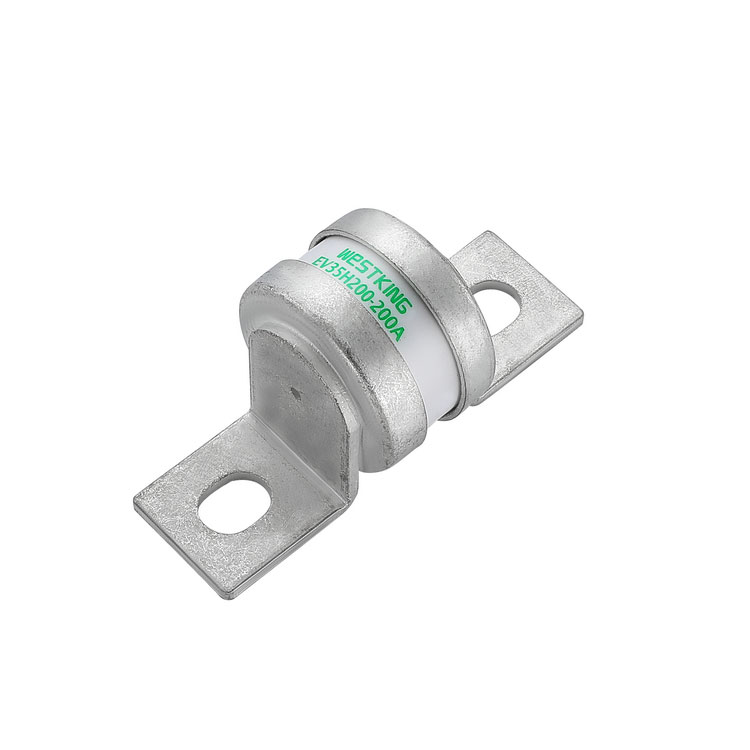

EV FUSE 200VDC EV35H200 protección para EV y batería

Tipo	I2t (A2s)		Pérdida de energía 0,5 pulgadas (ancho)	Peso neto (gramo)
Tipo	Fusión	Claro	Pérdida de energía 0,5 pulgadas (ancho)	Peso neto (gramo)
EV35H200﹣200A	5200	20500	3.00	154.3
EV35H200﹣250A	7000	30500	3.90
EV35H200﹣300A	10000	40000	4.50
EV35H200﹣350A	15000	60000	5.10
EV35H200﹣400A	20000	82000	5.50
EV35H200﹣450A	23000	120000	7.70
EV35H200﹣500A	28000	180000	9.80
