Fusible H EV Serie 750VDC

Los fusibles tipo H y tipo J están optimizados respectivamente para diferentes escenarios de aplicación. El fusible tipo H, con su diseño compacto y tamaño pequeño, es muy adecuado para vehículos eléctricos de tamaño pequeño con espacio limitado. Sin embargo, el fusible tipo J es más grande y tiene una mayor capacidad de carga de corriente, lo que lo hace más adecuado para vehículos eléctricos de gran tamaño y vehículos eléctricos.

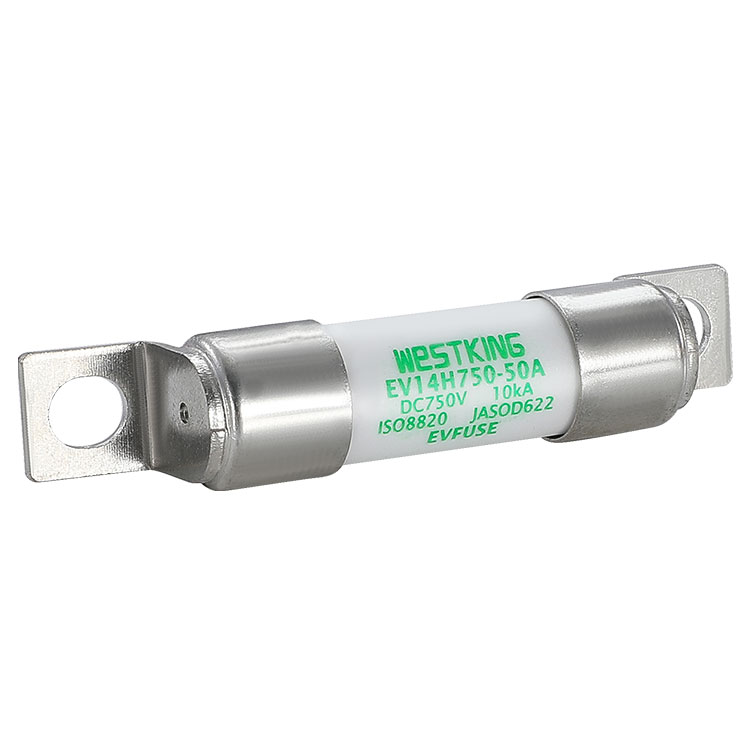

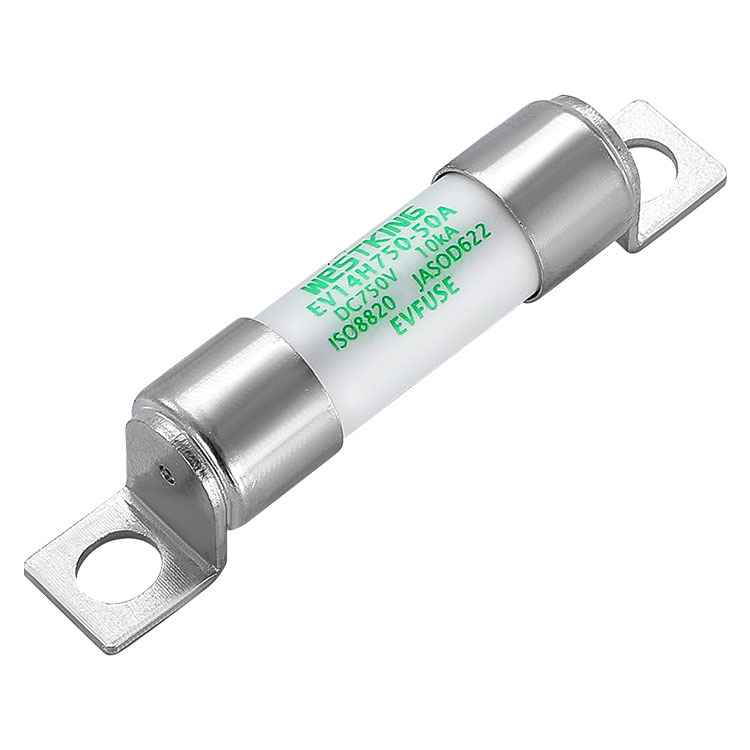

El EV14H750 es un fusible de protección para vehículos de nueva energía producido por WESTKING, diseñado para plataformas de voltaje por debajo de 750 VCC. Se utiliza principalmente para la protección de circuitos derivados y tiene un rango de corriente máximo de 60 A. Este fusible presenta un tamaño pequeño y una alta capacidad de ruptura, lo que lo convierte en una excelente opción para vehículos eléctricos.

Fusible H EV Serie 750VDCDatos técnicos

Fusible H EV Serie 750VDCDescripción del material:

1-el tubo portafusible adopta cerámica de alúmina 95% de alta resistencia,

2- El elemento fusible utiliza material japonés importado y se somete a un estampado preciso.

Fusible H EV Serie 750VDCProceso Estructural:

1- Las piezas metálicas de cobre se remachan y luego se vuelven a soldar;

2- La arena de cuarzo interna adopta el exclusivo proceso de tratamiento de curado de WESTKING, evitando el desprendimiento del producto y la pulverización de arco causados ​​por fallas en la línea durante la operación dinámica.

Fusible H EV Serie 750VDCEstándares

ISO8820-8

CONSIGUE EL D622

Fabricado bajo el sistema de calidad ITAF16949 para el cumplimiento de los requisitos automotrices.

Cumple con RoHS

Declaración REACH disponible bajo petición

Fusible H EV Serie 750VDCCARACTERÍSTICAS/VENTAJAS PRINCIPALES

Fuerte resistencia al aumento de corriente.

Tolerante a las duras condiciones de conducción

Características de fusión seguras y confiables

Doble protección contra sobrecarga y cortocircuito.

Bajo aumento de temperatura y consumo de energía, ampliando la autonomía de la batería.

Alta capacidad de rotura

Fusible H EV Serie 750VDCAPLICACIONES

Protección del paquete de baterías

BDU y PDU

Caja de conexiones de baterías para auxiliares

ESTO/TODO

Almacenamiento de energía eléctrica

Cargador de batería

Protección del paquete de supercondensadores

Protección de respaldo para relé/seccionador/interruptor de CC

Desconexión de seguridad de mantenimiento (MSD)

Certificaciones

is09001 iatf16949

Origen

Porcelana

Características del FUSIBLE EV t-I

tabla de coeficientes de corrección de temperatura

Descripción:

1.El fusible funciona normalmente dentro del rango de temperatura de -5 °C a 40 °C y no se requiere corrección adicional.

2. Las condiciones de uso permitidas son de -40 °C a 85 °C.

3.Dentro del rango de condiciones de uso permitidas, consulte esta tabla.

Permítanos presentarle el WESTKING EVFUSE, la estructura de un fusible EV seguro y confiable debería ser así

1-La tapa del extremo de metal y las patas de cobre púrpura están remachadas y soldadas nuevamente para garantizar que no se caigan debido a la vibración.

2-El tubo portafusible está hecho de cerámica con alto contenido de alúmina, que resiste el impacto del arco eléctrico y no se deforma bajo altas temperaturas.

3-El elemento fusible está estampado con precisión a partir de materiales de aleación japoneses importados, lo que garantiza durabilidad contra descargas eléctricas.

4-El medio de extinción del arco es arena de cuarzo de alta pureza, que se limpia y procesa selectivamente.

5-Se utiliza un proceso de curado desarrollado por WESTKING para fijar la arena de cuarzo, evitando que el elemento fusible se separe por las vibraciones y reduciendo efectivamente la intensidad del impacto del arco eléctrico.

6-Se utiliza un ajuste de interferencia para las tapas de los extremos interior y exterior para reducir la resistencia.
