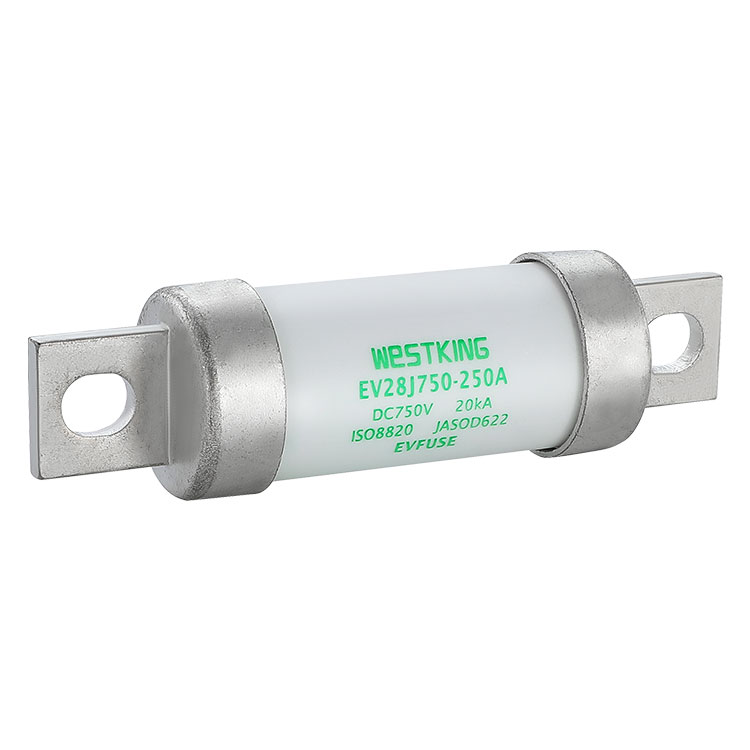

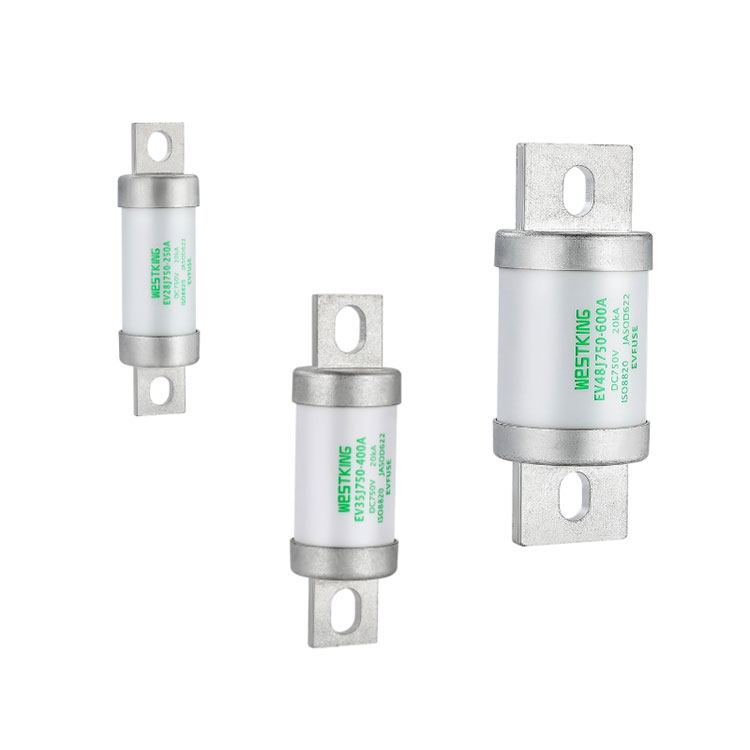

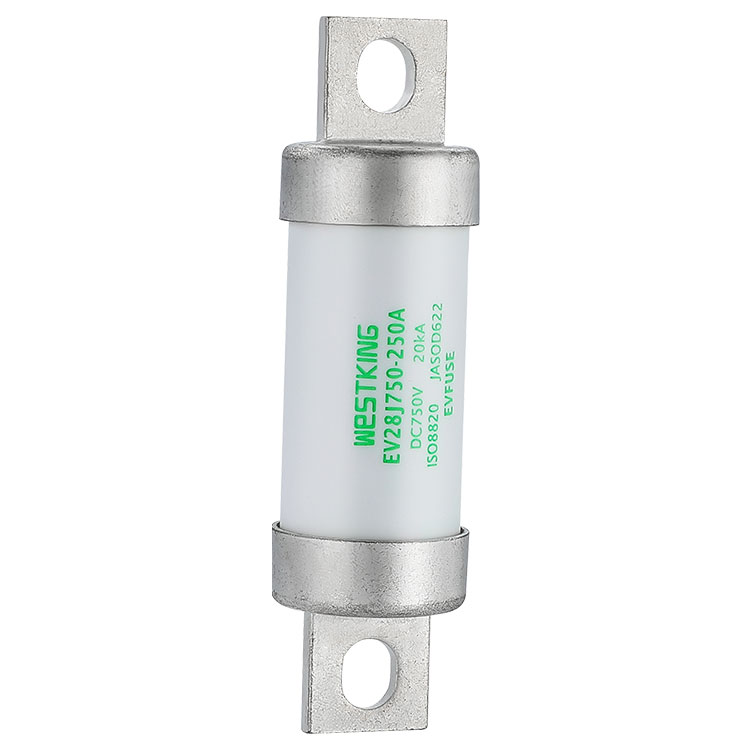

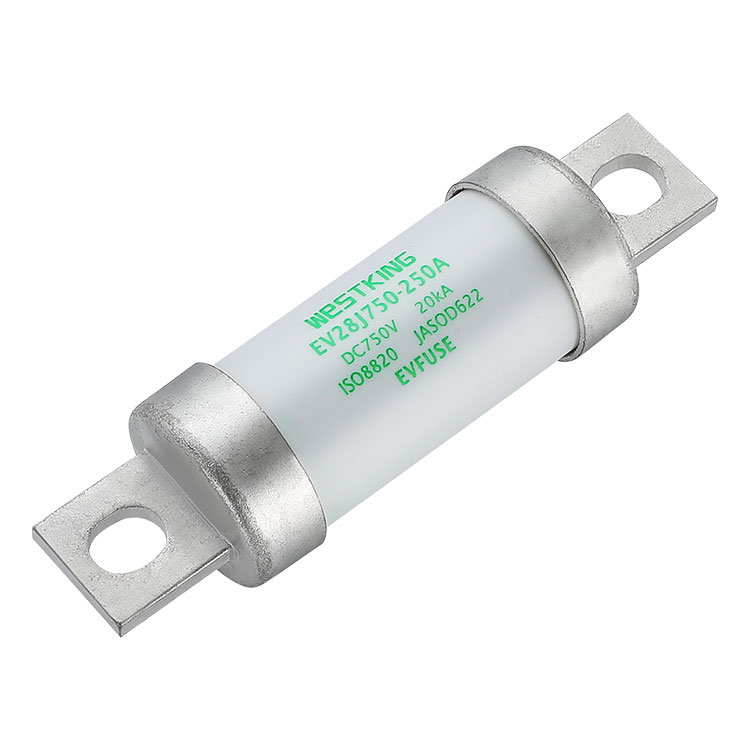

Fusible J EV serie 750 VCC

Los cartuchos fusibles para vehículos de carretera WESTKING tipo J están disponibles en voltajes de 750 VCC y 750 VCC. Se utilizan comúnmente como elementos de protección del circuito principal en PDU, con corrientes que oscilan entre 50 A y 600 A, adecuados para diferentes modelos de vehículos. WESTKING EV FUSE también emplea materiales y tecnologías avanzados para garantizar su funcionamiento normal en entornos hostiles como altas temperaturas, humedad y vibraciones, mejorando así la seguridad y confiabilidad de los vehículos eléctricos.

Fusible J EV serie 750 VCCDatos técnicos

Fusible J EV serie 750 VCCDescripción del material:

1- El tubo portafusible está fabricado con cerámica de alúmina al 95% de alta tenacidad;

2- El elemento fusible está fabricado con material japonés importado y se somete a un estampado preciso.

Fusible J EV serie 750 VCCProcedimiento de construcción:

1- Los componentes metálicos de cobre primero se remachan y luego se vuelven a soldar;

2- La arena de cuarzo interna incorpora el proceso de tratamiento de curado exclusivo de WESTKING, que protege contra el desprendimiento del producto y la pulverización de arco provocada por fallas en la línea durante la operación dinámica.

Estándares

ISO8820-8

CONSIGUE EL D622

Fabricado bajo el sistema de calidad ITAF16949 para el cumplimiento de los requisitos automotrices.

Cumple con RoHS

Declaración REACH disponible bajo petición

CARACTERÍSTICAS/VENTAJAS PRINCIPALES

Alta resistencia a la sobrecorriente

Resiste duras condiciones de conducción

Propiedades de fusión seguras y confiables

Doble protección contra sobrecarga y cortocircuito.

Bajo aumento de temperatura y consumo de energía, ampliando la autonomía de la batería.

Alta capacidad de rotura

Alto rendimiento ciclista

APLICACIONES

Protección del paquete de baterías

BDU y PDU

Caja de conexiones de baterías para auxiliares

ESTO/TODO

Almacenamiento de energía eléctrica

Cargador de batería

Protección del paquete de supercondensadores

Protección de respaldo para relé/seccionador/interruptor de CC

Desconexión de seguridad de mantenimiento (MSD)

Certificaciones

is09001 iatf16949

Origen

Porcelana

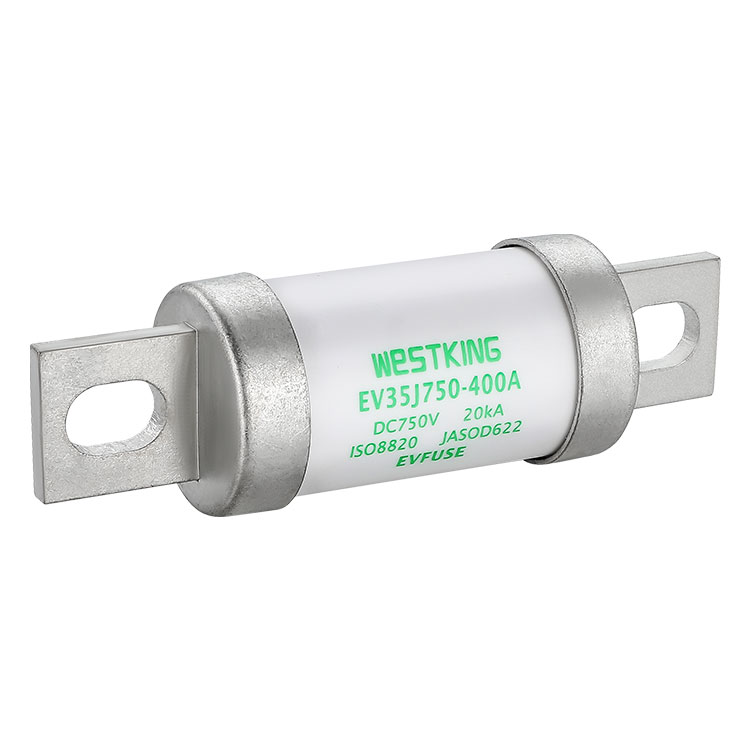

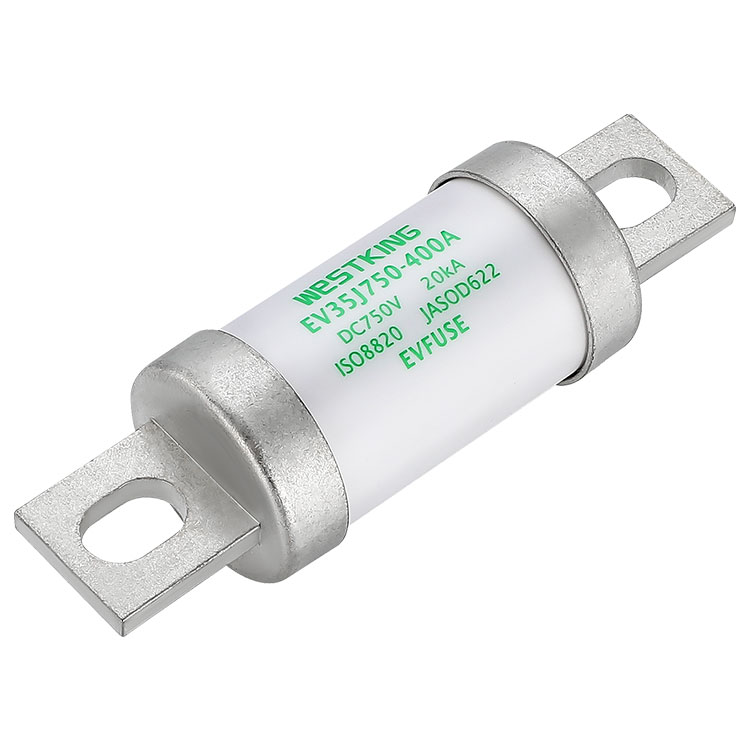

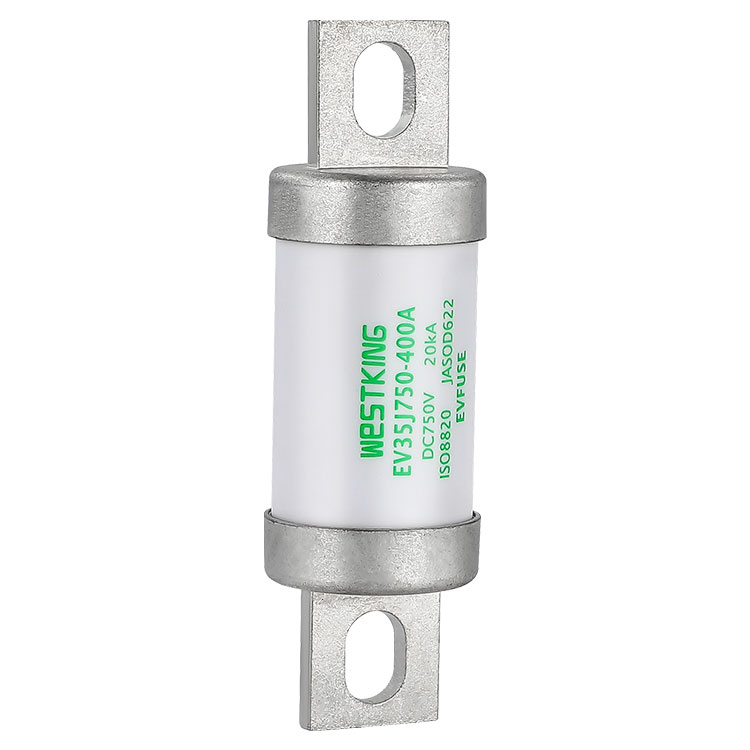

El poder del vehículo eléctrico fusiona la protección 750VDC EV35J750 para la batería

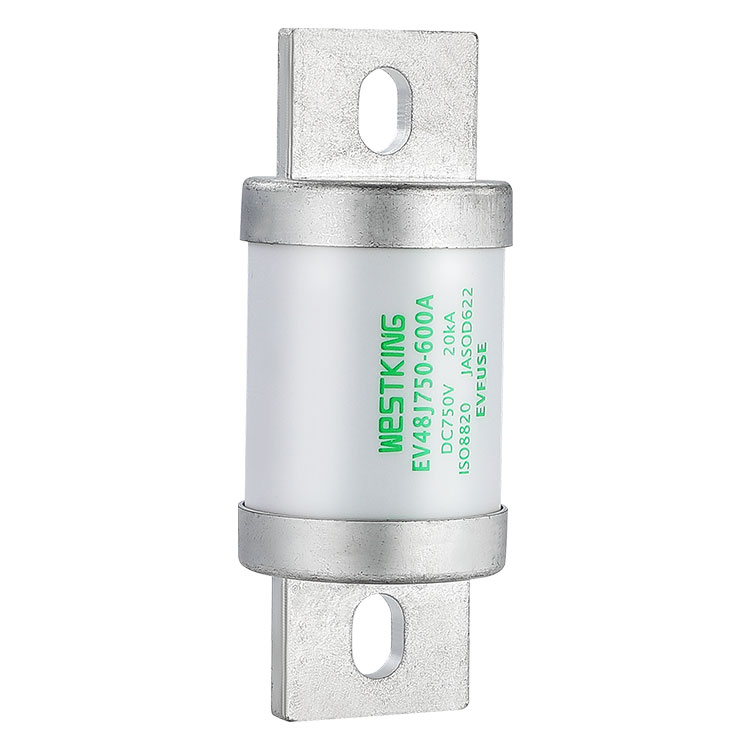

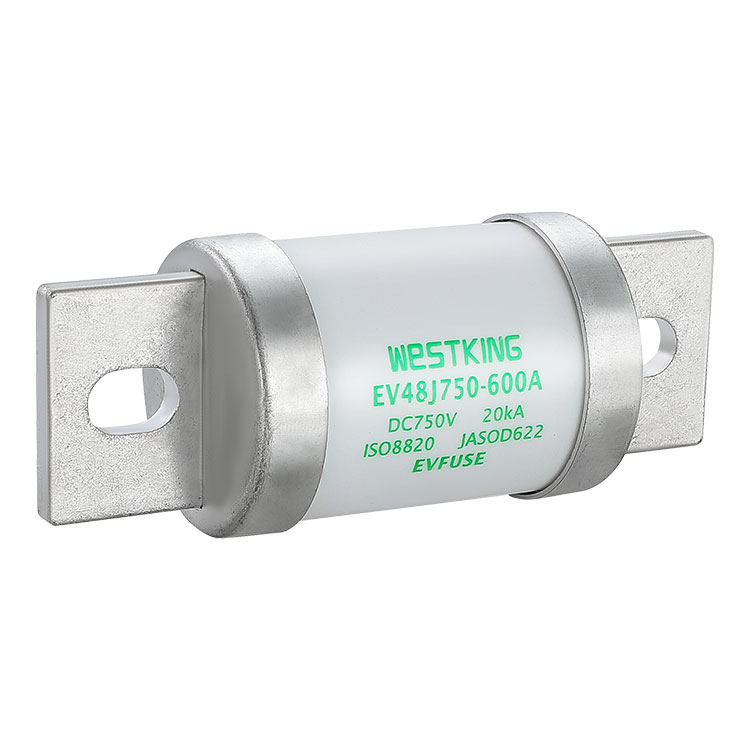

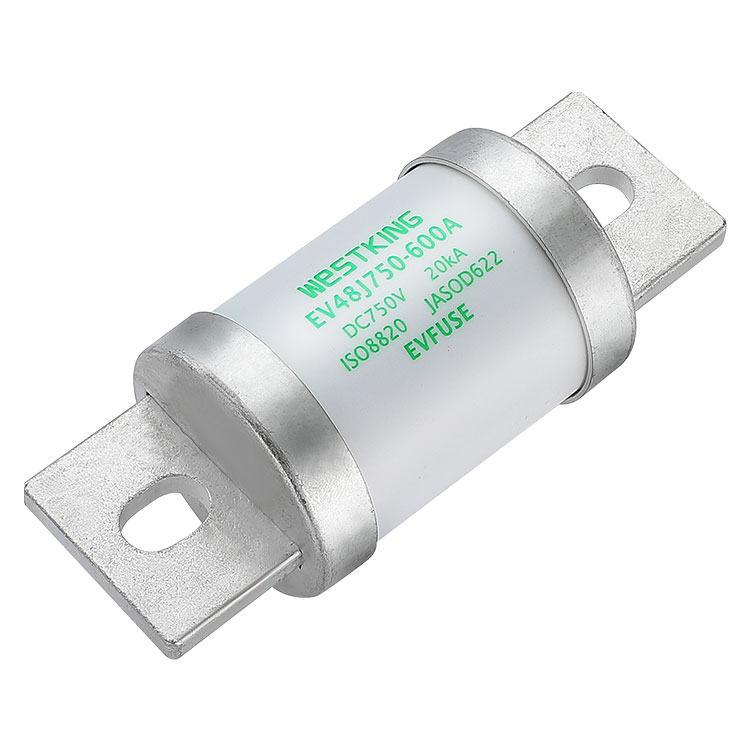

El poder del vehículo eléctrico fusiona la protección 750VDC EV48J750 para la batería

Características del FUSIBLE EV t-I

tabla de coeficientes de corrección de temperatura

Descripción de la serie WESTKING J EV Fuse 750VDC:

1.El fusible funciona normalmente dentro del rango de temperatura de -5 °C a 40 °C y no se requiere corrección adicional.

2. Las condiciones de uso permitidas son de -40 °C a 85 °C.

3.Dentro del rango de condiciones de uso permitidas, consulte esta tabla.

WESTKING le presentará la estructura del EVFUSE DE GRADO AUTOMOTRIZ, que es significativamente diferente de otras fábricas, y es una estructura de fusibles diseñada específicamente para vehículos eléctricos de nueva energía.

1-La tapa del extremo de metal y las patas de cobre púrpura están firmemente aseguradas mediante remachado y soldadura para garantizar su estabilidad contra vibraciones.

2-El tubo portafusible está fabricado de cerámica con alto contenido de alúmina, capaz de resistir la exposición al arco eléctrico y mantener su forma bajo altas temperaturas.

3-El elemento fusible está fabricado con materiales de aleación japoneses importados, lo que garantiza su resistencia a las acrobacias actuales.

4-El medio de extinción del arco es arena de cuarzo de alta pureza, limpiada y procesada selectivamente.

El procedimiento de curado desarrollado por 5-WESTKING se emplea para solidificar la arena de cuarzo, evitando que el elemento fusible se parta debido a las vibraciones y mitigando eficientemente la intensidad de los impactos del arco eléctrico.

6-Se implementa un ajuste de interferencia para las tapas de los extremos interior y exterior para minimizar la resistencia.
